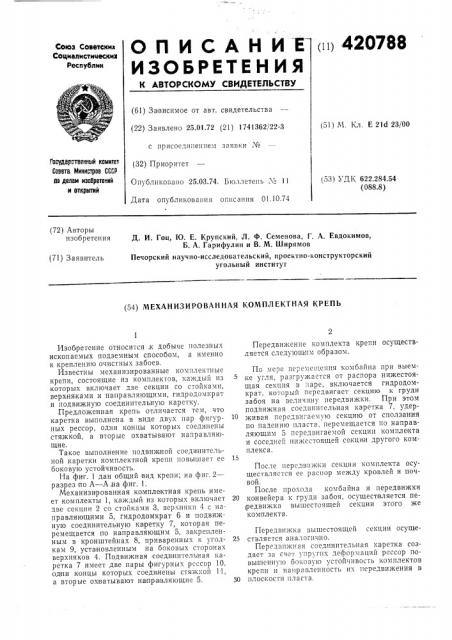

О П И С А Н И Е 111 420788

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) За висимое от авт. свидетельства (22) Заявлено 25.01.72 (21) 1741362!22-3

151) М. Кл. Е 21d 23/00 с присоединением заявки ¹

1 осударственный комитет

Совета Министров СССР

lIo делам изобретений м открытий (32) Приоритет

Опубликовано 25.03.74, Бюллетень ¹ 11

Дата опубликования описания 01.10.74 (53) УДК 622.284.54 (088.8) (72) Авторы изобретения

Д. И. Гоц, Ю. Е. Крупский, Л. Ф. Семенова, Г. А. Евдокимов, Б. А. Гарифулин и В.М. Ширямов

Печорский научно-исследовательский, проектно-конструкторский угольный институт (71) Заявитель (54) МЕХАНИЗИРОВАННАЯ КОМПЛЕКТНАЯ КРЕПЪ

Изоб ретение относится,к добыче полезных ископаемых подземным способом, а именно к креплению очистных забоев.

Известны механизированные ко rr;rer 1rые крепи, состоящие из комплектов, каждьш из которых включает две секции со стойками, верхняками и направляющими, гидродомкрат и подвижную соединительную каретку.

Предложенная крепь отличается тем, что каретка выполнена в виде двух rrap фигурных рессор, одни концы которых соединены стяжкой, а вторые охватывают направляющие.

Такое выполнение подвижной соединительной каретки комплектной крепи повышает ее боковую устойчивость.

На фиг. 1 дан общий вид крепи; на фиг.2— разрез по А — А на фиг. 1.

Механизированная комплектная крепь имеет комплекты 1, каждый из которых включает две секции 2 со стойками 3, верхняки 4 с направляющими 5, гидродомкрат 6 и подвижную соединительную каретку 7, которая перемещается по на правляющим 5, закрепленным в кронштейнах 8, приваренных к уголкам 9, установленным на боковых сторонах верхняков 4. Подвижная соединительная каретка 7 имеет две пары фигурных рессор 10, од ни концы которых соединены стяжкой И. а вторые oxlBBTr IBBIQT на правляющие 5.

Передвижение комплекта крепи осуществляется следующим образом.

По мере перемсще rrrsr комбайна при выемке угля, разгружастся от распора нижестоящая секция в —.1аре, включается гидродомкрат, который передвигает секцию к груди забоя на величину передвижки. При этом подвижная соединительная каретка 7, удерживая передвигаемую секцию от сползания по падению пласта, перемещается по направляющим 5 передвигаемой секции комплекта и соседней нижестоящей секции другого KOMплекса.

После передвижки секции комплекта осуществляется ее раснор между кровлей и почвой.

После прохода комбайна и передвижки

20 конвейера к груди забоя, осуществляется передвижка вышестоящей секции этого же комплекта.

Передвижка вышестоящей секции осуще25 ствляется аналогично.

Передвижная соединительная каретка создает за счет упругих деформаций рессор повышенную боковую устойчивость комплектов крепи и направленность их передвижения в

30 плоскости rr. raeTa.

420788

Предмет изобретения

Составитель А. Леман

Редактор Л. Лашкова

Техред Л. Богданова

Корректор М, Лейзерман

Заказ 2874/6 Изд. № 727 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр Сапунова, 2

Механизированная комплектная крепь, состоящая из .комплектов, каждый из которых включает две секции со стойками, верхняками и на правляющими, пидродом крат и подвижную соединительную каретку, 0 т л ич а ю щ а я с я тем, что, с целью обеопечения боковой устойчивости секций, ка ретка выполнена в виде двух пар фигурных рессор, одни концы которых соединены стяжкой, а вторые охватывают направляющие.
