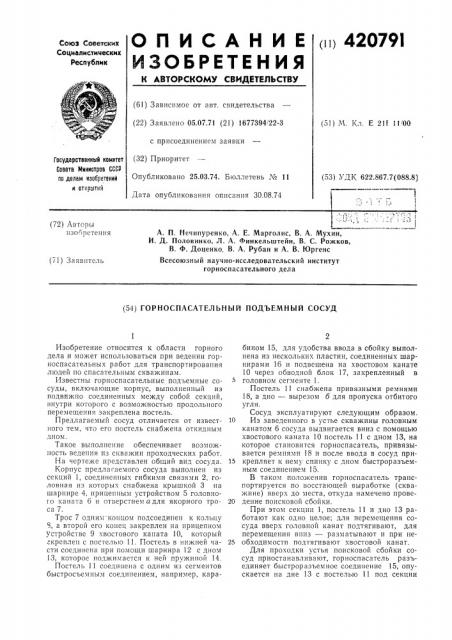

(i)) 42079!
ОПИСАНИЕ
ЙЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
QQ©$ (ввтсии (Социал исти ыеских
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 05.07.71 (21) 1677394 22-3 с присоединением заявки (32) Приоритет
Опубликовано 25.03.74. Бюллетень № 11
Дата опубликования описания 30.08.74 (51) М. Кл. Е 21f 11, 00
Государственный комнтет
Совета а1нннстраа СССР по делам нзооретеннй н ат«ры,нн (53) УДК 622.867.7(088.8) — 1(72) Авторы изобретения
А. П. Нечипуренко, А. Е. Марголис, В. А. Мухин, И. Д. Половинко, Л. А. Финкельштейн, В. С. Рожков, В. Ф. Доценко, В. А. Рубан и А. В. Юргенс
Всесоюзный научно-исследовательский институт горноспасательного дела (71) Заявитель (54) ГОРНОСПАСАТЕЛЪНЫЙ ПОДЪЕМНЫЙ СОСУД
Изобретение относится к области горного дела и может использоваться при ведении горноспасательных работ для транспортирования людей по спасательным скважинам.
Известны горноспасательные подъемные сосуды, включающие корпус, выполненный из подвижно соединенных между собой секций, внутри которого с возможностью продольного перемещения закреплена постель.
Предлагаемый сосуд отличается от известного тем, что его постель снабжена откидным дном.
Такое выполнение обеспечивает возможность ведения из скважин проходческих работ.
На чертеже представлен общий вид сосуда.
Корпус предлагаемого сосуда выполнен из секций 1, соединенных гибкими связями 2, головная из которых снабжена крышкой 3 на шарнире 4, прицепным устройством 5 головного каната 6» отверстием адля якорного троса 7.
Трос 7 одним концом подсоединен к кольцу
8, а второй его конец закреплен на прицепном устройстве 9 хвостового каната IO, который скреплен с постелью 11. Постель в нижней части соединена при помощи шарнира 12 с дном
13, которое поджимается к пей пружиной 14.
Постель 11 соединена с одним из сегментов быстросъемным соединением, например, карабином 15, для удобства ввода в сбойку выполнена из нескольких пластин, соединенных шарнирами 16 и подвешена на хвостовом канате
10 через обводной блок 17, закрепленный в
5 головном сегменте 1.
Постель 11 снабжена привязными ремнями
18, а дно — вырезом б для пропуска отбитого угля.
Сосуд эксплуатируют следующим образом.
10 Из заведенного в устье скважины головным канатом 6 сосуда выдвигается вниз с помощью хвостового каната 10 постель 11 с дном 13, на которое становится горноспасатель, привязывается ремнями 18 и после ввода в сосуд при15 крепляет к нему спинку с дном быстроразъемным соединением 15.
В таком положении горноспасатель транспортируется по восстающей выработке (скважине) вверх до места, откуда намечено прове20 дение поисковой сбойки.
При этом секции 1, постель 11 и дно 13 работают как одно целое; для перемещения сосуда вверх головной канат подтягивают, для перемещения вниз — разматывают н при не25 обходимости подтягивают хвостовой канат.
Для проходки устья поисковой сбойки сосуд приостанавливают, горноспасатель разьединяет быстроразъемное соединение 15, опускается на дне 13 с постелью 11 под секции
42fD791
Предмет изобретения
Составитель Л. Болотова
Корректор Л. Царькова
Г. Курилко
Репактор О. Степина
Тс. .ред
Заказ 2039/11 Изд. М 623 Тираж 565 Подписное
Ц1 ИИПИ Государственного комитета Совета Министров СССР ио ясла:.I пзоопетеи:и и откргят|
Москва, Я-35, Р fyf!Icкая пао., д. 4/5
Типография, пр. С If!yffopa, 2 корпуса»а хвостовом канате 10 и производит зарубку. При этом находящиеся над ним секции защищают его от падающих сверху кусков угля, породы. После проходки устья на достаточную глубину горноспасатель открепляется от постели 11, переходит в сбойку и продолжает ее проходку.
Обнаруженный горнорабочий переходит из сбойки на дно 13, прикрепляется ремнями к постели 11, хвостовым канатом 10 его втягивают в секции сосуда, после чего он подсоединяется к секциям соединением 15 и транспортируется на штрек. В случае, если горнорабочий травмирован и не может самостоятельно провести эти операции, горноспасатель заводит при послабленном хвостовом канате 10 в сбойку дно 13 с изогнутой на шарнирах 16 постелью 11, укладывает пострадавшего, привязывает его ремнями, подает команду на выборку хвостового каната, организует ввод дна 13 и постели 11 в секции и крепит спинку постели якорным тросом 7 к головному канату 6, после чего пострадавший транспортируется в сосуде на штрек.
В связи с тем, что не исключена возможность заклинива:-|ия сосуда в скважине, конструкция предусматривает выполнение ряда мер безопасности.
При заклинивании сосуда горноспасатель может спуститься на штрек с помощью хвостового каната 10 на дне 13 с постелью 11 или, освободив дно, которое пружиной прижимается к спинке, спуститься непосредственно по хвостовому канату с помощью, например, индивидуального кана гного парашюта.
При заклинивании сосуда с пострадавшим, в то время как горноспасатель находится над сосудом в сбойке, последний должен спустипся на крышу сосуда по головному канату, отсоединить от головного каната якорныи трос
7, крепящий спинку постели, и таким образом дать возможность спустить пострадавшего на постели и дпе. Сам он может пройти вниз через секции, открыв крышку 3.
При заклинивании пустого сосуда под сбойкой, в которой находится горноспасатель, последний может спуститься к сосуду по головному канату, поднять крышку 3, спуститься через секции под сосуд, так как дно 13 под действием пружины прижато к постели 11, и спуститься на штрек по хвостовому канату.
Горноспасательный подъемный сосуд, включающий корпус, выполненный из подвижно соединенных между собой секций, внутри которого с возможностью продольного перемещения закреплена постель, отличающийся тем, что, с целью обеспечения возможности ведения из скважин проходческих работ, постель снабжена откидным дном.
