Реферат

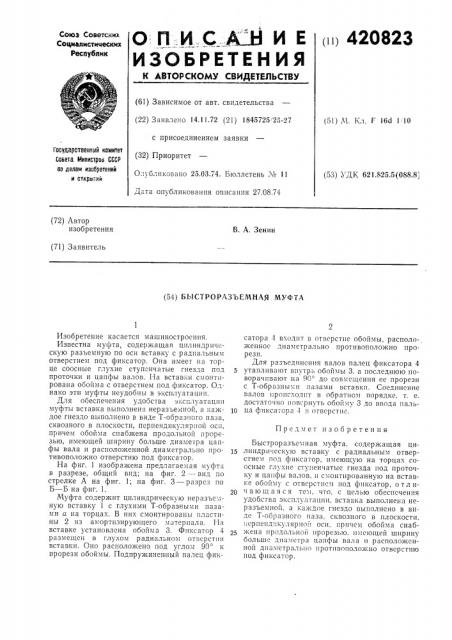

ОП.ИСД31 И Е

ИЗОБРЕТЕНИЯ

1111 420823

Союз Созетсхих

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 14.11.72 (21) 1845725 25-27 (51) М. Кл. F 16d 1 10 с присоединением заявки

Гасудврственно1й комитет

Совета Министров СССР

AD делам изаоретений и аткра1тий (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 27.08.74 (72) Автор изобретения

В. А. Зенин (71) Заявитель (54) ББ1СТРОРАЗЪЕМНАЯ МУФТА сатора 4 входит в отверстие обоймы, расположенное диаметрально противоположно npoðåçï.

Для разъединения валов палец фиксатора 4

5 утапливают внутрь обоймы 3. а последнюю поворачивают на С10 до совмещения ее прорези с Т-образными пазами вставки. Соединение валов происходит в обратном порядке, т. е. достаточно повернуть обойму 3 до ввода паль10 ца фш сатора 4 в Отверстие.

Предмет изобретения

Быстроразъемная муфта, содержащая ци15 линдрическую вставку с радиальным отверстием под фиксатор, имеющую на торцах соОсные глухие ступенчатые гнезда под проточку и ца11фы валов, и смонтированную на вставке обойму с отверстием под фиксатор, о тл ич а ю щ а я с я тем, что. с целью обеспечения удобства э1 Cil il lT IllIIII, BCT35!I3 BbIIlO.z He!13 HCразъемной. 3 каждое гнездо выполнено в виде Т-образного паза. сквозного в плоскости, !

1ерпендпкулярной осп, причем обойма снабжена продольной прорезью. имеющей ширину больше диаметра цапфы вала и расположенной диаметрально противоположно отверстию под фиксатор.

Изобретение касается машиностроения.

Известна му.фта, содержащая цилиндрическуюю разъемную по оси вставку с радиальным отверстием под фиксатор. Она имеет на торце соосные глухие ступенчатые гнезда поz проточки и цапфы валов. НЯ вставки смонтирована обойма с отверстием под фиксатор. Однако эти муфты неудобны в эксплуатации.

Для Ооеспеi1ения удобстВЯ эксп,1у Ятацпп муфты вставка выполнена неразъемной, а каждое гнездо выполнено вви,де Т-образного паза, сквозного в плоскости, перпендикулярной осн, причем обойма снабжена продольной прорезью, имеющей ширину больше диаметра цапфы Вяля и расположенной диаметрально прОтивоположно отверстию под фиксатор.

На фиг. 1 изображена предлагаемая муфта в разрезе, общий вид; па фиг. 2 — вид по стрелке A на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 1.

Муфта содержит цилиндрическую неразъе.;1ную вставку 1 с глухими Т-образными пазами а на торцах. В них смонтированы пластины 2 из амортизирующего материала. 113 вставке установлена обойма 3. Фиксатор 4 размещен в глухом радиальном отверстии вставки. Оно расположено под углом 90 к прорези обоймы. Подпружиненный палец фик(53) УДК 621.825.5(088.8, 420823 б-б

Фиг. J

Cocгавп Гс ть О. Логвиново

Редактор Т, Шагова

Техред Т. Курилко

Корректор Е. Миронова

Заказ 2035i8 Изд. 1"е 633 Тнракк 875 Подписное

ЦНИИПИ Госмдзрствснпого к мптета CUt;cl Министров СССР

<о делам изобретений и открытий

Москва, уК-35, 1заушская наб., д. 4/5

Типография, пр. Сапунова, 2

Б 4иг. I
