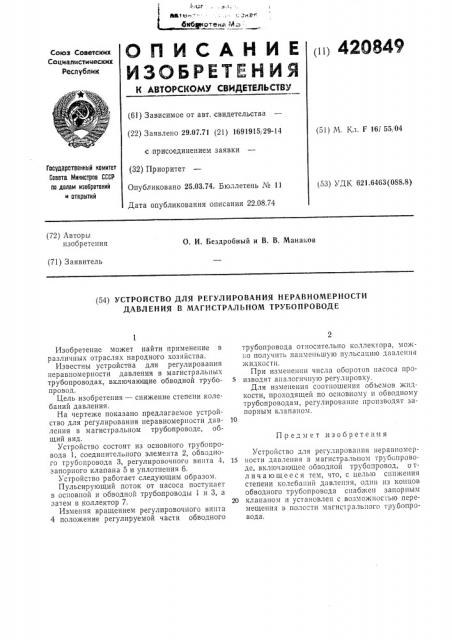

О П И С А Н И Е ш1 42О849

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистимеских

Респубпик (61) Зависимое от авт. свидетельства (22) Заявлено 29.07.71 (21) 1691915 29-14 с присоединением заявки (32) Приоритет

Опубликовано 25.03.74. Бюллетень № 11

Дата опубликования описания 22.08.74 (51) М. Кл. F 1GI 55, 04

Гасударственный камитет

Совета Мииистрае СССР па делам изобретений и открытий (53) УДК 621.6463(088.8) (72) Авторы изобретения

О. И. Бездробный и В. В. Манаков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ НЕРАВНОМЕРНОСТИ

ДАВЛЕНИЯ В МАГИСТРАЛЬНОМ ТРУБОПРОВОДЕ

Предмет изобретения

Изобретение может найти применение в различных отраслях народного хозяйства.

Известны устройства для регулирования неравномерности давления в магистральных трубопроводах, включающие обводной трубопровод.

Цель изобретения — снижение степени колебаний давления.

На чертеже показано предлагаемое устройство для регулирования неравномерности давления в магистральном трубопроводе, общий вид.

Устройство состоит из основного трубопровода 1, соединительного элемента 2, обводного трубопровода 3, регулировочного винта 4, запорного клапана 5 и уплотнения 6.

Устройство работает следующим образом.

Пульсирующий поток от насоса поступает в основной и обводной трубопроводы 1 и 3, а затем в коллектор 7.

Изменяя вращением регулировочного винта

4 положение регулируемой части обводного трубопровода относительно коллектора, можно получить наименьшую пульсацию давления жидкости.

При изменении числа оборотов насоса про5 изводят аналогичную регулировку.

Для изменения соотношения обьемов жидкости, проходящей по основному и обводному трубопроводам, регулирование производят запорным клапаном.

Устройство для регулировашгя неравномер15 ности давления в магистральном трубопроводе, включающее обводной трубопровод, о тл и ч а ю щ е е с я тем, что, с целью снижения степени колебаний давления, один пз концов обводного трубопровода снабжен запорным

20 клапаном и уcTBH0B;IPII с возможносгью перемещения в полости магистралы ого трубопроводаа.

420849

Составнтель 3. Зеленина

Техред T. Курилко

Редактор Т, Иванова

Корректор Л. Царькова

Типография, пр. Сапунова, 2

Заказ 2035/17 Изд. г"в 629

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
