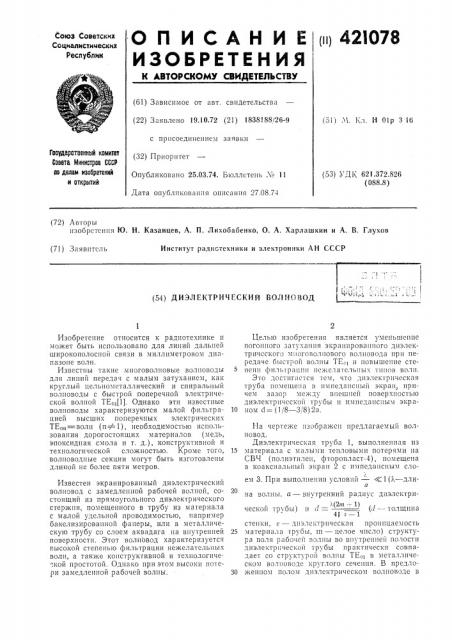

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
1и) 42l078
CoIo3 СО»етскнх
Социалистически»
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 19.10.72 (21) 1838188/26-9 (51) Ч. Кл. Н 01р 3 16 с присоединением заявки
Государственный комитет
Соввта Министров СССР по делам изобретен»» и открытий (32) Приоритет
Опубликовано 25.03.74. Бюллетень ¹ 11
Дата опубликования описания 27.08.74 (53) УДК 621.372.826 (088.8) (72) Автор ы изобретения Ю. Н. Казанцев, А. П. Лихобабенко, О. А. Харлашкин и А. В. Глухов
Институт радиотехники и электроники AH СССР (71) Заявитель (54) ДИЭЛЕКТРИЧЕСКИ и ВОЛ НОВОД
Изобретение относится к радиотехнике н может быть использовано для линий дальней широкополосной связи в миллиметровом диапазоне волн.
Известны такие многоволновые волноводы для линий передач с малым затуханием, как круглый цельнометаллический и спиральный волноводы с быстрой поперечной электрической волной ТЕ0 (1). Однако эти известные волноводы характеризуются малой фильтрацией высших поперечных электрических
ТЕ,„= волн (п < 11)),, ннееооббходимостью использования дорогостоящих материалов (медь, эпоксидная смола и т. д.), конструктивной и технологической сложностью. Кроме того, волноводные секции могут быть изготовлены длиной не более пяти метров.
Известен экранированный диэлектрический волновод с замедленной рабочей волной, состоящий из прямоугольного диэлектрического стержня, помещенного в трубу из материала с малой удельной проводимостью, например бакелизированной фанеры, или в металлическую трубу со слоем аквадага на внутренней поверхности. Этот волновод характеризуется высокой степенью фильтрации нежелательных волн, а также конструктивной и технологической простотой. Однако при этом высоки потери замедленной рабочей волны.
Целью изобретения является уменьшение погонного затуxaIIII экранированного диэлектрического многоволнового волновода прн передаче быстрой волны ТЕ;.> и повышение степени фильграцн нежелательных типов волн.
Это достигается тем, что диэлектрическая труба помещена в нмпедансный экран, причем зазор между внешней поверхностью диэлектрической трубы н пмпедансным экра10 ном d= (1!8 — 3 8) 2а.
На чертеже изображен предлагаемый волновод.
Диэлектрическая труба 1, выполненная нз
15 материала с малыми тепловыми потерями на
СВЧ (полиэтилен, фторопласт-4), помещена в коакснальный экран 2 с пмпедапсным сло-!. ем 3. При выполнешги условии — ((1(3. длиа гО на волны, а — внутренний радиус дпэлсктри(2m -.— 1) ческой трубы) и г = (;i — толщшга
41 я — 1 стенки, е — диэлектрическая проницаемость гв материала трубы. ш — целое число) структура поля рабочей голны во внутреннен по IocTII диэлектрической трубы практически совпадает со сгруктурон волны ТЕ,и в металлическом волноводе круглого сечения. В предлоЗО жепном полом диэлектрическом волноводе в
421078
Составитель О. Харлашкин
Редактор 3. Твердохлебова Техред Л. Богданова Корректор E. Миронова
Заказ 1987/14 Изд. М 653 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 импедансном экране могут быть реализованы несыт а м алые потери.
Пример. Затухание рабочей волны полого диэлектрического вол повода в коаксиа льном импедансном экране при 7 =8 мм с диэлектрической трубой из полиэтилена (е=2,3;
tg6=5 10 4, где tg6 — тангенс угла потерь в диэлектрике, толщина стенки 1,7 мм, внутренний диаметр 70 мм), помещенной в стальную трубу диаметром 100 мм, с импедансным слоем из аквадага (a=2 10 .сек 1, a — удельная проводимость, толщина слоя 0,4 мм) имеет затухание 2,6 дб/км.
Центровка диэлектрической трубы некритична. При смещении центров трубы и импедансного экрана на величину, пе большую, чем 0,25 а, рабочая волна не меняет свою структуру, оставаясь волной ТЕют, а увеличение погонных потерь не существенно.
Предмет изобретения
Диэлектрический волновод, состоящий из эластичной диэлектрической трубы с внутренним диаметром 2 а, наполненной сухим газом под избыточным давлением, о т л и ч а ю щ и й.
l0 ся тем, что, с целью уменьшения погонного затухания при передаче быстрой волны ТЕю1 и повышения степени фильтрации нежелательных типов волн, диэлектрическая труба помещена в импедансный экран, причем зазор
15 между внешней поверхностью диэлектрической трубы и импедансным экраном
d = (1/8 — 3/8) 2а.
