щ 42И48

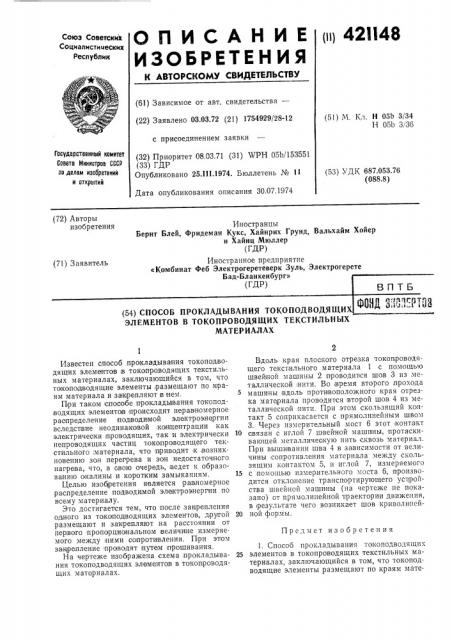

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 03.03.72 (21) 1754929/28-12 (51) М. Кл. H 05Ь 3/34

Н 05Ь 3!36 с присоединением заявки

Государственный комитет

Совета Министров СССР оо делам изооретений н открытий (32) Приоритет 08.03.71 (31) %РН 05Ы153551 (33) ГДР

Опубликовано 25.111.1974. Бюллетень № 11 (53) УДК 687.053.76 (088.8) Дата опубликования описания 30.07.1974 (72) Авторы изобретения

Иностранцы

Бернт Блей, Фридеман Кукс, Хайнрих Грунд, Вальхайм Хойер и Хайнц Мюллер (ГДР) Иностранное предприятие

«Комбинат Феб Электрогеретеверк Зуль, Электрогерете

Бад-Бланкенбург» (ГДР) (71) Заявитель

ВПТБ (54) СПОСОБ ПРОКЛАДЫВАНИЯ ТОКОПОДВОДЯЩИХ

ЭЛЕМЕНТОВ В ТОКОПРОВОДЯЩИХ ТЕКСТИЛЬНЫХ

МАТЕРИАЛАХ

Предмет изобретения

Известен способ прокладывания токоподводящих элементов в токапроводящих текстильных материалах, заключающийся в том, что такаподводящие элементы размещают по краям материала и закрепляют в нем.

При таком способе прокладывания токоподводящих элементов происходит нерав|Hомерное распределение псд водимой электроэнергии вследствие неодинаковой;канцентрации как электрически проводящих, так и электрически непроводящих частиц токопроводящего текстильного:материала, что ееривадит к возникновению зо н перегрева и зон недостаточного нагрева, что, в свою очередь, ведет к образованию окалины и коротким замыканиям.

Целью изобретения является рааномерное распределение под водимой электроэнергии по всему м атер иалу.

Это достигается тем, что после закрепления одного из такапод водящих элементов, другой размещают и закрепляют на расстоянии от первого пропарцианальном величине измеряемого между ними со противления. При этом закрепление проводят путем прошивания.

На чертеже изображена схема прокладывания токоподводящих элементав в токопроводящи х м атер и ал ах.

Вдоль края плоского отрезка токопровадящего текстильного материала 1 с помощью швейной машины 2 проводится шов 3 из металлической нити. Во время второго прохода машины .вдоль проти|воположного края отрезка мате риала проводится второй шов 4 из металлической нити. При этом скользящий контакт 5 соприкасаегся с прямолинейным швом

3. Через измерительный мост 6 этот контакт

10 связан с иглой 7 швейной машины, протаскивающей металлическую нить сквозь материал.

При выши вании шва 4 в зависимости от величины сопротивления материала между скользящим контактом 5, и иглой 7, измеряемого

15 с помощью измерительного моста 6, производится отклонение транспортирующего уст1ройства швейной машины (на чертеже не показано) от прямолинейной траектории движения, в результате чего возникает шов криволипей20 ной фор.мы.

1. Способ прокладывания такоподводящих

25 элементов в токопроводящих текстильных материалах, заключающийся в том, что токоподводящие элементы размещают по краям мате421148

Составитель Н. Анастасиева

Техред Т, Миронова Корректор Л. Царькова

Редактор А. Бер

Заказ 1818/5 Изд. М 570 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская нгб., д, 4/5

Типография, пр. Сапунова, 2 риала и закрепляют в нем, отл ич а ю щи йся тем, что, с целью обеспечения равномерного распределения подводимой электроэнергии по всему материалу, после закрепления одного из токоподводящих элементов другой размещают и закрепляют на расстоянии от первого, пропорциональном величине измеряемого между ними сопротивления.

2. Способ по п. 1, отличающийся тем, 1то закрепление проводят путем прошивания.
