Реферат



fl /

1111 42И70

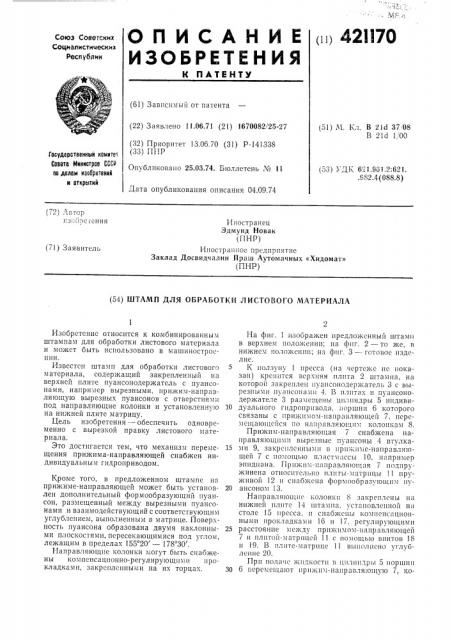

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советокни

Соц илистическии

Республик (61) Зависимый от патента (51) М. К.. В 2ld 37.08

В 111:OO (22) Заявлено 11.06.71 (21) 1670082/25-27 (32) Приоритет 13.06.70 (31) P-141338 (33) ПНР

Государственный комитет

Совета Министров СССР по делам изосретеннй и открытий

Опубликовано 25.03.74. Бюллетень ¹ 11 (53) УДК 6 1.96l,2:621. .082 А (088.8) Дата опубликования описания 04.09.74 (72) Автор

1:.зобрс -ения

Иностранец

Эдмунд Новак (ПНР) Иностранное предприятие

Заклад Досвидчални Праш Аутомачных «Хидомат» (ПНР) (71) Заявитель (54) ШТАМП ДЛЯ ОБРАБОТКИ ЛИСТОВОГО МАТЕРИАЛА

Изобретение относится к комбинированным штампам для обработки листового материала и может быть использовано в машиностроении.

Известен штамп для обработки листового материала, содержащий закрепленный на верхней плите пуансонодержатель с пуансонами, напри «ер вырезными, прижим-направляющую вырезных пуансонов с отверстиями под направляющие колонки и установленную на нижней плите матрицу.

Цель изобретения — обеспечить одновременно с вырезкой правку листового материала.

Это достигается тем, что механизм перемещения прижима-направляющей снабжен индивидуальным гидроприводом.

Кроме того, в предложенном штампе на прижиме-направляющей может быть установлен дополнительный формообразующий пуансон, размещенный между вырезными пуансонами и взаимодействующий с соответствующим углублением, выполненным в матрице. Поверхность пуансона образована двумя наклонными плоскостями, пересекающимися под углом, лежащим в пределах 155 20 — 178 30 .

Направляющие колонки могут быть снабжены компснсационно-регулирующимп llpoкладками, закрсплснными на их торцах.

На фиг. 1 изображен предложснньш штам11 в верхнем положении; на фиг. 2 — то же, в нижнем положении; на фиг. 3 — готовое изделие.

5 К ползуну 1 пресса (на чертеже не показан) крепится верхняя плита 2 штампа, на которой закреплен пуапсонодержатель 3 с вырезными пуансонами 4. В Ilлптах п пуансонодержателе 3 размещены цилиндры 5 индиви10 дуального п1дропрпвода, поршни 6 которого связаны с прижимом-направляющей 7, перемещающейся по направляющим колонкам 8.

Прижим-направляющая 7 снабжена направляющими вырезные пуансоны 4 втулка15 мп 9, закрепленными в прижиме-направляющей 7 с помощью пластмассы 10, например зпидпана. Прижим-направляющая 7 lloyllpyжинена относительно плиты-матрицы 11 пружиной 12 и снабжена формообразующим Ily20 ансоном 13.

HBIlpBB;IIIIOlI1,IIO KO. lOHI

25 расстояние между прижимом-направляющей

7 и плитой-матрицсй 11 с помощью винтов 18 и 19. В плите-матрице 11 выполнено углубление 20.

Прп IIO!1<1 ID N IIдкости 11 l11111III;ID hl 5 IIOpllIHII

30 6 перемещают прижим-папраьляющую 7, ко421170 торая зажимает листовой материал 21, а пуансон 13 осуществляет формовку материала 21.

Затем начинает опускаться ползун 1 с плитой 2, пуансонодержателем 3 и вырезными пуансонами 4, осуществляющими вырезку и гибку листового материала.

Затем ползун 1, плита 2, пуансонодержатель 3 и прижим-направляющая 7 поднимаются в верхнее положение, после чего рабочий цикл повторяется.

Предмет изобретения

1. Штамп для обработки листового материала, содержащий закрепленный на верхней плите пуансонодержатель с пуансонами, например, вырезными, прижим-направляющую вырезных пуансонов с отверстиями под направляющие колонки и установленную на нижней плите матрицу, отличающийся тем, что, с целью осуществления одновременно с вырезкой правки листового материала, механизм перемещения прижима-направляю5 щей снабжен индивидуальным гидроприводом.

2. Штамп по п. 1, отличающийся тем, что на прижиме-направляющей установлен дополнительный формообразующий пуансон, размещенный между вырезными пуансонами

10 и взаимодействующий с соответствующим углублением, выполненным в матрице, причем поверхность пуансона образована двумя наклонными плоскостями, пересекающимися под углом, лежащим в пределах 155 20 — 178 30 .

15 3. Штамп по пп. 1 и 2, отличающийся тем, что направляющие колонки снабжены регулирующими прокладками, закрепленными на их торцах.

421170 ф 9 10

Фva.2 иг
