Блок детектирования ионизирующих излучений

Блок детектирования ионизирующих излучений

Иллюстрации

Показать все

Реферат



1. БЛОК ДЕТЕКТИРОВАНИЯИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ для работыпри высоких давлениях, содержащийдетектор, элементы электрическойсхемы, силовой корпус, отличающийся тем, что, с целью расширения диапазона измеряемого излучения в область низких энергий, силовой корпус в зоне расположения детектора выполнен в виде перфорированного каркаса, герметично облицованного тонкостенной оболочкой со стороны воздействия давления.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЙЛИН (l9) (11) 3(51) G 01 Т 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 1686175/26-25 (22) 26.07.71 (46) 15.03.84. Бюп. 1(10 (72) А.И.Радыванюк и Е.П.Варгин (53) 53.084.89 (088.8) (54)(57) 1. БЛОК ДЕТЕКТИРОВАНИЯ

ИОНИЗИРУ1(МЦИХ ИЗЛУЧЕНИЙ для работы при высоких давлениях, содержащий детектор, элементы электрической схемы, силовой корпус, о т л и ч а ющи и с я тем, что, с целью расширения диапазона измеряемого излучения в область низких энергий, силовой корпус в зоне расположения детектора выполнен в виде перфорированного каркаса, герметично облицованного тонкостенной оболочкой со стороны воздействия давления.

2. Блок по п.1, шийся тем, что ния толщины стенок почка и перфориров иены многослойными отличаю ным натягом, приче

ППП нП теит > г у —. род ул дроежтная с целью уменьшетонкостенная обоанный каркас выполс предваритель— м перфорация од1

Изобретение относится к устройствам для регистрации ионизирующих излучений и может быть использовано для рентгенорадиаметрическаго анализа и гамма-каротажа (в диапазоне энергий от 50 кэВ до 3 МэВ) в глубоких скважинах, морских глубинах, химических аппаратах, где давл ние может достигать 1000 кг/см и выше, Известен блок детектирования радиоактивного каротажа скважин, содержащий сцинтиллядионный детектор, фотоумножитель, элементы электрической схемы и силовой корпус.

В зависимости от условий эксплуатации (диаметра скважин, давления внутри скважины) стенки силового корпуса выполняются монолитными и имеют толщину б-12 мм и более. Большая толщина стенок уменьшает чувствительность блока детектирования в области низки энергий и сужает функциональные возможности его применения.

Цель изобретения — создание блока детектирования, обладающего повышенной чувствительностью к регистрации низкаэнергетического гамма-излучения.

Для этого силовой корпус блока детектирования в зоне установки детектора выполнен в виде перфорированного каркаса, герметично облицованного тонкостенной оболочкой со стороны воздействия давления.

Для уменьшения толщины стенки тонкостенная оболочка и перфорирован. ный каркас выполнены многослойными с предварительным натягом, причем перфорация одного слоя совпадает с перфорацией другого слоя, ВНИШИ Заказ 233б/1 ного слоя должна совпадать с нерфорациями другого слоя.

3. Блок попп. 1 и 2, о тл и ч а ю шийся тем,что,с целью уменьшения толщины оболочки, последняя в зонее перфорации выполнена сферической .

Для уменьшения толщины оболочки последняя в зоне нерфораций выполнена сферической.

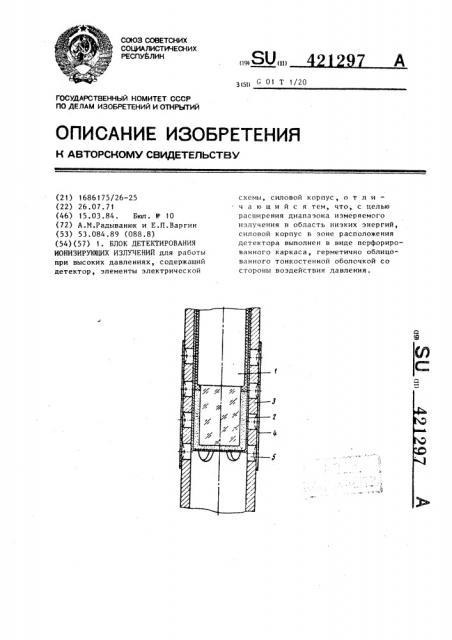

На чертеже схематично и"-ображена часть сцинтилляционнога блока детектирования дпя радиоактивного каротажа, Сцинтилляционный блок i, содержащий детектор, фотоумножитель, отражатель и другие конструктивные элементы, имеет тонкостенный кожух 2, который не прспятствует прохождению регис риру емого излучения. Сцинтилляцианный лок закреплен внутри силового корпуса, рассчитанного на высокое рабочее давление, В зоне расположения детектора силовой корпус выполнен из перфорированного каркаса 3 и тонкостенной оболочки 4, которая закрывает окна 5 каркаса. Тонкостенная оболочка аб .спечивает общую герметичность:ивового корпуса.

Для уменьшения толшины силового корпуса оболочка и перфорированный каркас выполнены многослойными при этом перфорации одногс слоя должны совпадать с перфорациями другога слоя. Все с вЂ,.ои как тонкостенной оболочки, так и каркаса собраны с предварительным натягом. Уменьшение толщины оболочки в метах перфорации достигается путем изготовления оболочки сферической формы.

Таким образом. замена толстостенного монолитного силового корпуса на составной карп с из перфарирован ного каркаса и тонкостенной оболочки позволяет выполнить силовой корпус более прозрачным для прохождения излучения низких энергий.

Тир 1ж l ) 1 Бодни(ное
