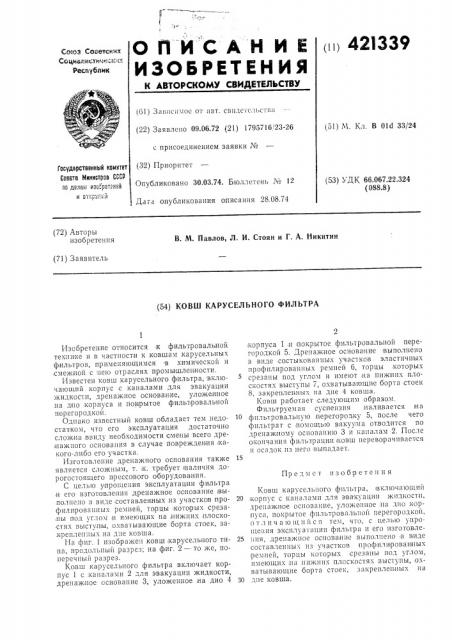

ОЙИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i) 4213 3 9

СОюз Сбветсиих

Сациалисти зскя.", Республик (61) Зависимое от явт. свидетельства (22) Заявлено 09.06.72 (21) 1795716123-26 с присоединением заявки № (32) Приоритет

Опубликовано 30.03.74. Бюллетень № 12 (51) М. Кл. В Old 33/24

Государственный комитет

Совета Министров СССР па делан ииЕрет-ний (53) УДК 66.067.22.324 (088.8) h открытий, Дата опубликования описания 28.08.74 (72) Авторы изобретения

В. М. Павлов, Л. И. Стоян и Г. А. Никитин (71) Заявитель (54) КОВШ КАРУСЕЛЬНОГО ФИЛЬТРА

Изобретение относится к фильтровальной технике и в частности к ковшам, карусельных фильтров, применяющимся в химической и смежной с нею отраслях промышленности.

Из вестен ковш карусельного фильтра, включающий корпус с каналами для эвакуации жидкости, дренажное основание, уложенное на до|о корпуса и покрытое фильт ровальной перегородкой.

Однако известный ковш обладает тем недостатком, что его эксплуатация достаточно сложна ввиду необходимости смены всего дре,нажного основания в случае повреждения какого-либо его участка.

Изготовление дренажного основания также является сложным, т. к. требует наличия дорогостоящего прессового оборудования.

С целью упрощения эксплуатации фильтра и ci о изготовления дренажное основание IBbiполнено в виде составленных из участков профилированных ремней, торцы которых среза,ны под углом и имеющих на,нижних плоскостях выступы, охватывающие борта стоек, закрепленных на д.te ковша.

Ня фиг. 1 изображен ковш карусельного типа, продольньш разрез; на фиг. 2 — то же, поперечный разрез.

Ковш карусельного фильтра включает корпус 1 с,каналами 2 для эвакуации жидкости, дренажное основание 3, уложенное,на дно 4 корпуса I,è покрытое фильтровальной перегородкой 5. Дренажное основание выполнено в виде состыкованных участков эластичных профилированных ремней G, торцы которых срезаны под углом и нмеют,на нижних плоскостях выступы 7, охватывающие борта стоек

8, закрепленных на дне 4 ковша.

Ковш работает следующим образом.

Фильтруемая суспензия :наливается пча

10 фильтровальную перегородку 5, после чего фильтрат с помощью вакуума отводится по дренажному основанию 3 и каналам 2. После окончания фильтрации ковш переворачивается и осадок in него выпадает.

Предмет изобретения

Ковш карусельного фильтра, 1включяющий

1:,орп с с кан ялами д. 1H эвак ацпп жидкости, дренажное основание, уложенное на дно,корпуса, покрытое фпльтровальной перегородкой. о Tëичающпйся тем, что, с целью упрощения эксплуатации фильтра и его нзготовле25 нпя, дренажное основание выполнено в виде соcTàâëåííû.; пз участков 11рофилированпных ремней, торцы которых срезаны под углом, имеющих пна нижних плоскостях выступы, охватывающие борта стоек, закреплеппных на

"0;,»е ковша.
