Патент ссср 421399
Иллюстрации

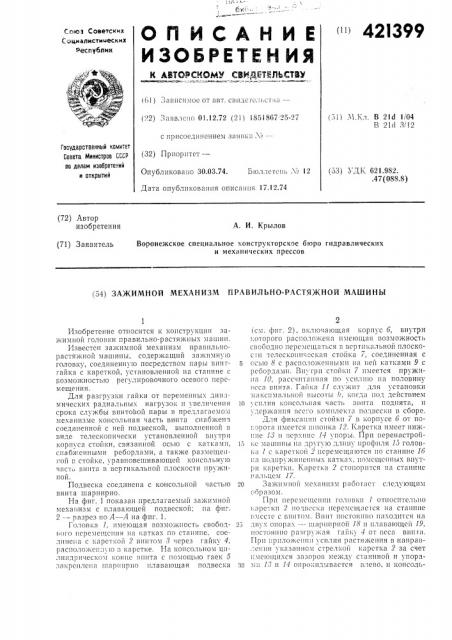

Реферат
421399
7б 19
° l
15 Я
Риг. 1
3 ная часть винта поднимается, пружина 10 при этом несколько разжимается, постоянно уравновешивая консольную часть винта в вертикальной плоскости. Аналогичным образом происходит и при обрыве профиля, только усилие в этом случае направлено в противоположную сторону. При реверсивных перемещениях (вперед и назад) головки 1 по станине колебания консольной части винта в горизонтальной плоскости устраняются двумя катками 9 с ребордами, обеспечивающими направленное перемещение винта по оси станины.
Предмет изобретения
1. Зажимной механизм правильно-растяжной машины, содержащей зажимпую головку, ф соединенную посредством пары винт-гайка с кареткой, установленной на станине с возможностью регулировочного осевого перемещения, отличагошиася тем, что, с целью разгрузБ ки гайки от переменных динамических ради«льных нагрузок ц увеличения срока службы винтовой пары, консольная часть винта снабжена соединенной с ней подвеской, выполненной в виде телескопически установленной внутio ри корпуса стойки, связанной осью с катками, снабженными ребордами, а также размещенной в стойке уравновешивающей консольную
»асть винта r; вертикальной плоскости пружиной.
ls 2, Зажимной механизм по и. 1, от.гичаюигийся тем, что подвеска соединена с консольной частью винта шарнирно,
