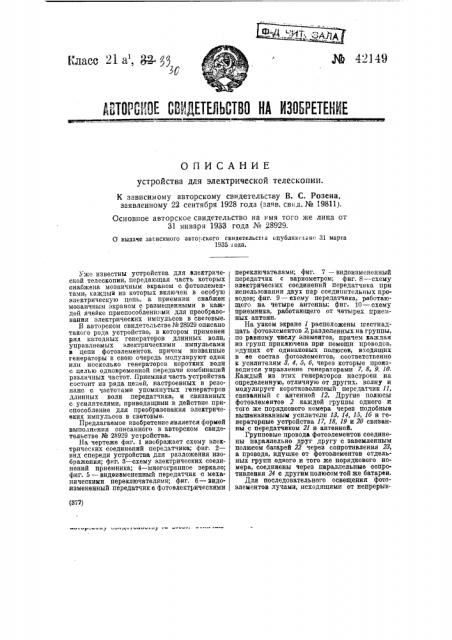

ЦТОРОг1ОЕ СВИДЕТЕЛЬСТВО Ц ИЗОБРЕТЕНЕ

ОПИСАНИЕ устройства для электрической телескопии.

К зависимому авторскому свидетельству В. С. Розена, заявленному 22 сентября 1928 года (заяв. свнд. ¹ 19811).

Основное авторское свидетельство на имя того же лица от

3l января 1933 года ¹ 28929.

О выдаче зависимого авторского свидетельства опубликовано 31 марта

1935 года. (377) Уже известны устройства для электрической телескопии, передающая часть которых снабжена мозаичным экраном с фотоэлементами, каждый из которых включен в особую электрическую цепь, а приемник снабжен мозаичным экраном с размещенными в каждой ячейке приспособлениями для преобразования электрических импульсов в световые.

В авторском свидетельстве № 28929 описано такого рода устройство, в котором применен рял катодных генераторов длинных волн, управляемых электрическими импульсами в цепи фотоэлементов, причем названные генераторы в свою очередь модулируют один или несколько генераторов коротких волн с целью одновременной передачи комбинаций различных частот. Приемная часть устройства состоит из ряда цепей, настроенных в резонанс с частотами упомянутых генераторов длинных волн передатчика, и связанных с усилителями, приводящими в действие приспособление для преобразования электричееких импульсов в световые.

Предлагаемое изобретение является формой выполнения описанного в авторском свидетельстве № 23929 устройства.

На чертеже фиг. 1 изображает схему электрических соединений передатчика; фиг. 2— вид спереди устройства для разложения изображения; фиг. 3 †схе электрических соединений приемника; 4 †многогранн зеркало; фиг. 5 — видоизмененный передатчик с механическими переключателями; фиг. 6 в видоизмененный передатчик в фотоэлектрическими переключателями; фиг. 7 — видоизмененный передатчик с вариометром; фиг. 8 — схему электрических соединений передатчика при использовании двух пар соединительных проводов; фиг. 9 — схему передатчика, работающего на четыре антенны; фиг. 10 — схему приемника, работающего от четырех приемных антенн.

На узком экране 1 расположены шестнадцать фотоэлементов 2, разделенных на группы, по равному числу элементов, причем каждая из групп приключена при помощн проводов,. идущих от одинаковых полюсов, входящих в ве состав фотоэлементов, соответственно к усилителям 8,. 4, б, б, через которые производится унравление генераторами 7, 8, 9, 10.

Каждый из этих генераторов настроен на определенную, отличную от других, волну и модулирует коротковолновый передатчик 11, связанный с антенной 12. Другие полюсы фотоэлементов 2 каждой группы одного и того же порядкового номера через подобные вышеназванным усилители И, 14, 15, 1б и генераторные устройства 17, 18, 19 и 20 связанны с передатчиком 21 и антенной.

Групповые провода фотоэлементов соединены параллельно друг другу с заземленным полюсом батарей 22 через сопротивления 28, а провода, идущие от фотоэлементов отдельных групп одного н того же порядкового номера, соединены через параллельные сопротивления 24 с другимполюсомтой же батареи.

Для последовательного освещения фотоэлементов лучами, исходящими от непрерывБ зависимому авторскому свидетельству

В. С. Розена X 42149.

in7 .1. .Д

7 .1.

Редактор Н. И. Григорьев

Тип.,Промполиграф". Таибовская. 12. Заи. " 7GO

¹ 42150

Класс 21а, З2 2

ABTOPOIIOE OBHIIETEHbOTBO HA H3O6PETEHIIE

QH J1CA HHE устройства для передачи изображений при помощи телеавтографов.

К авторскому свидетельству Е. Ф. Бабенкова, заявленному

27 февраля i934 года (спр. о перв. № 143034).

Р выдаче авторского свидетельства опубликованэ 31 марта 1935 года. (378) Предлагаемое изобретение касается устройства для передачи изображений с помощью телеавтографов.

Сущность изобретения заключается в использовании переменного тока и выпрямителей для управления движением пара по двум координатам.

На чертеже фиг. 1 изображает схематически приемную и передающую часть устройства; фиг. 2 — вид устройства сбоку.

Движение пера 1 на приеме по двум координатам осуществляется посредством двух приборов 2 и 3 магннтоэлектрического типа, в цепи которых включены соответственно диоды 4, б, 6, 7.

Изменение величины выпрямленного тока, пропорционально которой происходит отклонение подвижных систем указанных приборов, производится на передаче посредством реостатов 8, 9, связанных с движением пара 10. Последние снабжены контактами 11, 12, движущимися по контактным полоскам, являющимся ответвлениями реостатов

8 и 9. Система ответвлений, соответствующая реостату 8, расположена вертикально, а реостату 9 †горизонталь.

При движении пера 10 слева направо изменяется величина сопротивления, включенного в цепь прибора 2, подвижная система которого связана с пером 1, и последнее отклоняется на угол, соответствующий величине выпрямленного тока, или, иначе, положению пера 10. В это время подвижная система второго прибора остается на месте, так как сопротивление в его цепи остается, очевидно, неизменным. Наоборот движению пера 10 сверху вниз соответствует отклонение подвижной системы прибора 3, связанной с подставкой

18, на которую кладется бумага.

Составное движение пера 10 отмечается на приеме обоими приборами 3 и 4. Таким обпазом возможна передача автографов, письменного текста и т. д.

Предмет изобретен ия.

Устройство для передачи изображений при помощи телеавтографов, отличающееся применением переменного тока и выпрямителей, включенных по схеме двухполупериодного выпрямления на передаче с целью питания механизмов приема, управляющих движением пера, по двум координатам поочередно, в каждый полупериод тока.

К авторскому свидетельству Е. Ф. Бабенкова

_#_. 42150

Эксперт В. А. Гуров

Редактор Н. Н. Григорьев

Корректор Н. В.Нвменко

) нп.,Смена". Зак, 1041 — о00
