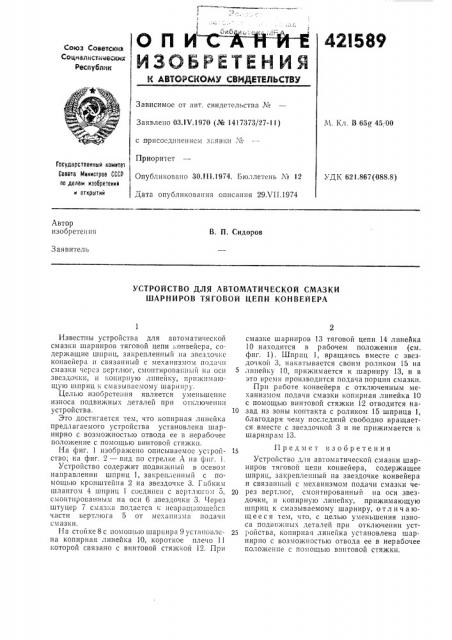

Г.
СПИ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советекм
Социапмстичюгких
Республик
Зависимое от авт, свидетельства М
М, Кл. В 65 45, 00
Заявлено 03.1 V.1970 (№ 1417373/27-11) с присоединением з,",явки . &
Приоритет
Государственный комитет
Совета Министров СССР оо делам ивооретеиий и открытий
Уд К 621.867 (088.8) Опубликовано 30.11!.1974. Бюллетень ¹ 12
Дата опубликования описания 29ХП.1974
Автор изобретения
В. П, Сидоров
Заявитель
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ СМАЗКИ
ШАРНИРОВ ТЯГОВОЙ ЦЕПИ КОНВЕЙЕРА
Известны устройства для автоматической смазки шарниров тяговой цепи i..oíâåéåðà, содержащие шприц, закрепленньш па звездочке конвейера и связанный с механизмом подачи смазки чсрсз вертлюг, смо па оси звездочки, и копирную линейку, прп>кпмающую шприц к смазываемому шарниру.
Целью изобретения является уменьшение износа подвижных деталей при отключении устройства.
Это достигается тем, что копирная линейка предлагаемого устройства установлена шарнирно с возможностью отвода ее в нерабочее поло>кение с помощью винтовой стяжки.
На фиг. 1 изооражено описываемое устройство; на фиг. 2 — вид по стрелке А па фпг. 1.
Устройство содержит подвижный в осевом направлении шприц 1, закрепленнь1й с помощью кронштейна 2 на звездочке 3. Гибким шлангом 4 шприц 1 соединен с вертлюгом 5, смоптироганным на оси 6 звездочки 3. 1ерез штуцер 7 смазка подается к невращающейся части вертлюга 5 от механизма подачи смазки.
На стойке 8 с помошью шарнира 9 установлена копирная линейка 10, короткое плечо 11 которой связано с винтовой стяжкой 12. При смазке шарниров 13 тяговой цепи 14 линейка
10 находится в рабочем положении (см. фиг. 1). Шприц 1, вращаясь вместе с звездочкой 3, накатывается своим роликом 15 на
5 линейку 10, прижимается к шарниру 13, и в это время производится подача порции смазки.
При работе конвейера с отключенным механизмом подачи смазки копирная линейка 10 с помощью винтовой стяжки 12 отводится на10 зад из зоны контакта с роликом 15 шприца 1, благодаря чему последний свободно вращается вместе с звездочкой 3 и не прижимается и шарнирам 13.
Предмет изобретения
Устройство для автоматической смазки шарниров тяговой цепи конвейера, содержащее шприц, закрепленный на звездочке конвейера и связанньш с механизмом подачи смазки че20 рез вертлюг, смонтированньш на оси звездочки, и копирную линейку, прижимающую шприц к смазываемому шарниру, отл ича ющ е е с я тем, что, с целью уменьшения износа подвижных деталей при отключении уст25 ройства, копирная линейка установлена шарнирно с возможностью отвода ее в нерабочее положение с помощью винтовой стяжки.
421589
Составитель Р. Меркин
Текред Е. Борисова
Редактор Т. Горячева
Корректор В. Жолудева
Типография, пр. Сапунова, 2
Заказ 1716/8 Изд. № 1423 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
