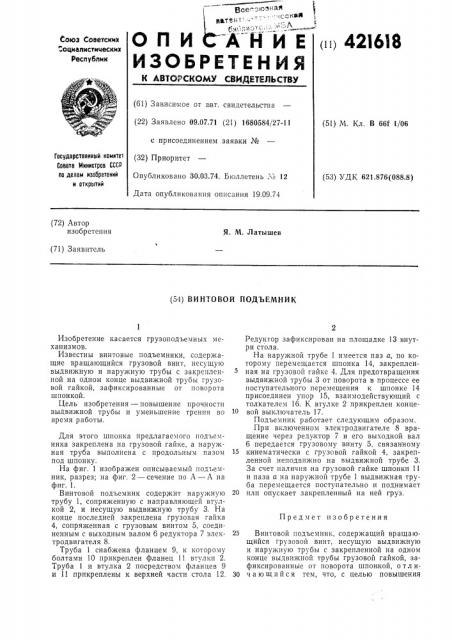

ОПИСАНИЕ
ИЗОБРЕ Е (ii) 421618 (. оказ Соаетскмх
"оциалистицеских
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.07.71 (21) 1680584/27-11 с присоединением заявки № (32) Приоритет
Опубликовано 30.03.74. Бюллетень . м 12
Дата опубликования описания 19.09.74 (51) М. Кл. В 66f 1/06
Государственный камнтет
Совета Министров СССР оо делам изобретений н открытий (53) УДК 621.876(088.8) (72) Лвтор изобретения
Я. М. Латышев (71) Заявитель (54) ВИНТОВОЙ ПОДЪЕМНИК
Изобретение касается грузоподъемных механизмов.
Известны винтовые подъемники, содержащие вращающийся грузовой винт, несущую выдвижную и наружную трубы с закрепленной на одном конце выдвижной трубы грузовой гайкой, зафиксированные от поворота шпонкой.
Цель изобретения — повышение прочности выдвижной трубы и уменьшение трения во время работы.
Для этого шпонка предлагаемого под.ьемника закреплена на грузовой гайке, а наружная труба выполнена с продольным пазом под шпон ку.
На фиг. 1 изображен описываемьш подъемник, разрез; на фиг. 2 — сечение по Л вЂ” Л на фиг. 1.
Винтовой подъемник содержит наружную трубу 1, сопряженную с направляющей втулкой 2, и несущую выдвижную трубу 3. На конце последней закреплена грузовая гайка
4, сопряженная с грузовым винтом 5, соединенным с выходным валом 6 редуктора 7 электродвигателя 8.
Труба 1 снабжена фланцем 9, к которому болтами 10 прикреплен фланец 11 втулки 2.
Труба 1 и втулка 2 посредством фланцев 9 и 11 прикреплены к верхней части стола 12.
Редукгор зафиксирован на площадке 13 внутри стола.
На наружной трубе 1 имеется паз а, по которому перемещается шпонка 14, закрепленная на грузовой гайке 4. Для предотвращения выдвижной трубы 3 от поворота в процессе ее поступательного перемещения к шпонке 14 присоединен упор 15, взаимодействующий с толкателем 16. К втулке 2 прикреплен конце10 вой выключатель 17.
Подъемник работает следующим образом.
При включенном электродвигателе 8 вращение через редуктор 7 и его выходной вал
6 передается грузовому винту 5, связанному
15 кинематически с грузовой гайкой 4, закрепленной неподвижно на выдвижной трубе 3.
За счет наличия на грузовой гайке шпонки 11 и паза а на наружной трубе 1 выдвижная труба перемещается поступательно и поднимает
20 или опускает закрепленный на ней груз.
Предмет изобретения
25 Винтовой подъемник, содержащий вращающийся грузовой винт, несущую выдвижную и наружную трубы с закрепленной на одном конце выдвижной трубы грузовой гайкой, зафиксированные от поворота шпонкой, о тл иЗО ч а ю шийся тем, что, с целью повышения
421618 фг:г f
Составитель П. Даньшин
Техред T. Курилко
Корректор Л. Чуркина
Редактор Т. Горячева
Заказ 2457!4 Изд. № 1494 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по де.гам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 прочности выдвижной трубы и уменьшения трения, шпонка закреплена на грузовой гайке, а наружная труба выполнена с продольным пазом под шпонку.
