Способ погружения опускного колодца в грунт

Способ погружения опускного колодца в грунт

Иллюстрации

Показать все

Реферат



СОюз СОвотских

С О ц и а л и с т и ч ес к и х

Республик (11)

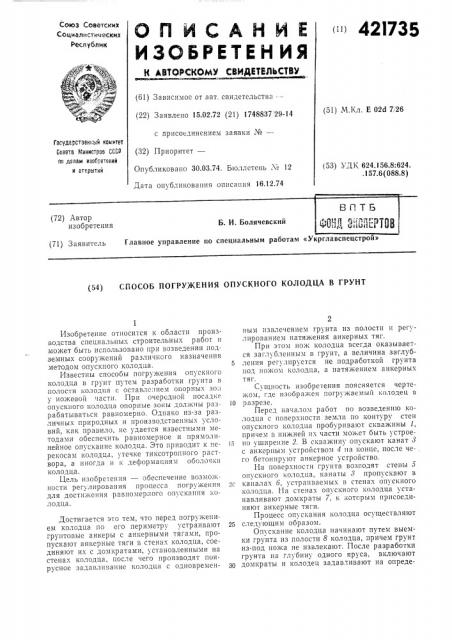

ИЗОБРЕТЕНИЯ (б1) Зависимое от авт. свидетельства -— (22) Заявлено 15.02.72 (21) 1748837 29-14 с присоединением заявки Уев (32) Приоритет—

Опубликовано 30.03.74. Бюллетень ¹ 12

Дата опубликования описания 16.12.74 (51) М.Кл. E 02d 7 26

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДK 624.156.8:624.,157.6 (088.8) (72) Автор изобретения

Б И Болячевский (71) Заявитель Главное управление по специальным работам «Укрглавспецстрой» (54) СПОСОБ ПОГРУЖЕНИЯ ОПУСКНОГО КОЛОДЦА В ГРУНТ

Изобретение относится к области производства специальных строительных работ и может быть использовано при возведении подземных сооружений различного назначения методом опускцого колодца.

Известны способы погружения опускного колодца в грунт путем разработки грунта в полости колодца с оставлс: ием опорных зо; у ножевой части. При очередной посадке опускного колодца опорные зоны должны разрабатываться равномерно. Однако из-за различных природных и производственных условий, как правило, не удается известными методами обеспечить равномерное и прямолинейное опускание колодца. Это приводит к Нсрекосам колодца, утечке тиксотропцого раствора, а иногда и к деформациям оболочки колодца.

Цель изобретения — обеспечение возможности регулирования процесса погружения для достижения равномерного опускания колодца.

Достигается это тем, что перед погружением колодца по его периметру устраивают грунтовые анкеры с анкерными тягами, пропускают анкерные тяги в стенах колодца, соединяют их с домкратами, установленными на стенах колодца, после чего производят поярусное задавливание колодца с одновременным извлечением грунта из полости и регулированием натяжения анкерных тяг.

При этом нож колодца всегда оказывается заглубленным в грунт, а величина заглуб5 ления регулируется не подработкой грунта под ножом колодца, а натяжением анкерных тяг.

Сущность изобретения поясняется чертежом, где изображен погружаемыш колодец в

10 разрезе.

Перед началом работ по возведению колодца с поверхности земли по контуру стен опускного колодца пробурнвают скважины 1, причем в нижней их части может быть устроено уширен <е 2. B скважину опускают канат 8 с анкерным устройством 4 па конце, после чего бетонпруют анкерное устройство.

На поверхности грунта возводят стены 5 опускного колодца, канаты 8 пропускают в

2f каналах 6, устраиваемых в стенах опускного колодца. На стенах опускного колодца устанавливают домкраты 7, к которым присоединяют анкерные тяги.

Процесс опускания колодца осуществляют

25 следующим образом.

Опускание колодца начинают путем выемки грунта из полости 8 колодца, причем грунт из-под ножа не извлекают. После разработки грунта на глубину одного яруса, включают

3Q домкраты и колодец задBB IHBBloT на опреде421735

Составитель В. Гоник

Техред Т. Курилко

Редактор Т. Пилипенко

Корректор Л. Царькова

Заказ 4775 Изд. № 1450 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

NOT, Загорский цех

3 с11нлю глубину в грунт, после чего извлека>т;асть грунта 9, выдавленную ножом ко.одца, и цикл повторяют.

Попеременное задавливание и извлечение рунта осуществляют до тех пор, пока колодец е опустится в проектное положение. Изменяя силие различных домкратов, регулируют лубину задавливания по контуру колодца, . е. управляют процессом опускания.

После завершения процесса опускания коодца анкерные тяги могут быть заделаны в аналах стен колодца. В этом случае они служат якорями против всплытия при устройстве одземного сооружения в водонасыщенных рунтах.

Предмет изобретения

Способ погружения опускного колодца в грунт путем разработки грунта в полости колодца с оставлением опорных зон у ножевой

5 части, отличающийся тем, что, с целью обеспечения возможности регулирования процесса погружения, перед погружением колодца по его периметру устраивают грунтовые анкеры с анкерными тягами, пропускают анкерные

10 тяги в стенах колодца, соединяют их с домкратами, установленными на стенах колодца, после чего производят поярусное задавливание колодца с одновременным извлечением грунта,из полости и регулированием натяже15 ния анкерных тяг.
