Устройство для очистки шнеков
Иллюстрации
Реферат

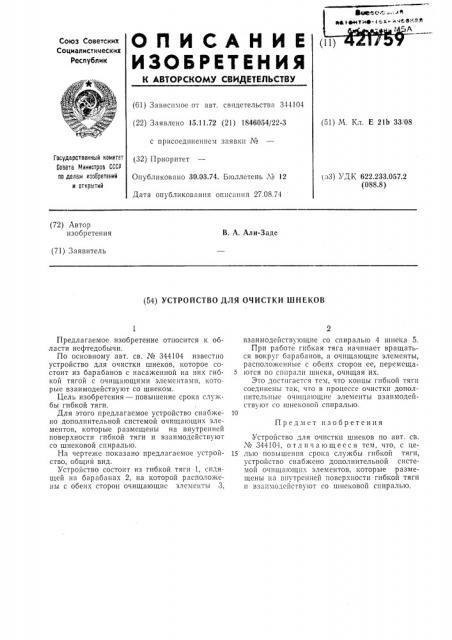

ОЛИСАНИЕ
ИЗОВ Ет ЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства 344104 (22) Заявлено 15.11.72 (21) 1846054/22-3 с присоединением заявки № (32) Приоритет
Опубликовано 30.03.74. Бюллетень ¹ 12
Дата опубликования описания 27.08.74 (51) М. Кл. E 21Ь 33 08
Государственный комитет
Совета Министров СССР по делам изооретений и открытий (о3) УДК 622.233.057.2 (088.8) (72) Автор изобретения
В. А. Али-Заде (71) Заявитель (54) УСТРО Й СТВО ДЛЯ ОЧ И СТКИ Ш Н E КО В
Предлагаемое изобретение относится к области нефтедобычи.
По основному авт. св. № 344104 известно устройство для очистки шнеков, которое состоит из барабанов с насаженной на них гибкой тягой с очищающими элементами, которые взаимодействуют со шнеком.
Цель изобретения — повышение срока службы гибкой тяги.
Для этого предлагаемое устройство снабжено дополнительной системой очищающих элементов, которые размещены на внутренней поверхности гибкой тяги и взаимодействуют со шнековой спиралью.
На чертеже показано предлагаемое устройство, общий вид.
Устройство состоит из гибкой тяги 1, сидящей на барабанах 2, на которой расположены с обеих сторон очищающие элементы 3, взаимодействующие со спиралью 4 шнека 5.
При работе гибкая тяга начинает вращаться вокруг барабанов, а очищающие элементы, расположенные с обеих сторон ее, перемеща5 ются по спирали шнека, очищая их.
Это достигается тем, что концы гибкой тяги соединены так, что в процессе очистки дополнительные очищающие элементы взаимодействуют со шнековой спиралью.
Предмет изобретения
Устройство для очистки шнеков по авт. св.
¹ 344104, отл и ч а ющеес я тем, что, с це15 лью повышения срока службы гибкой тяги, устройство снабжено дополнительной систе»ой очшцающпх элементов, которые размещены на внутренней поверхности гибкой тяги и взаимодействуют со шнековой спиралью, 421759
