Устройство для монтажа гидромашины

Устройство для монтажа гидромашины

Иллюстрации

Показать все

Реферат

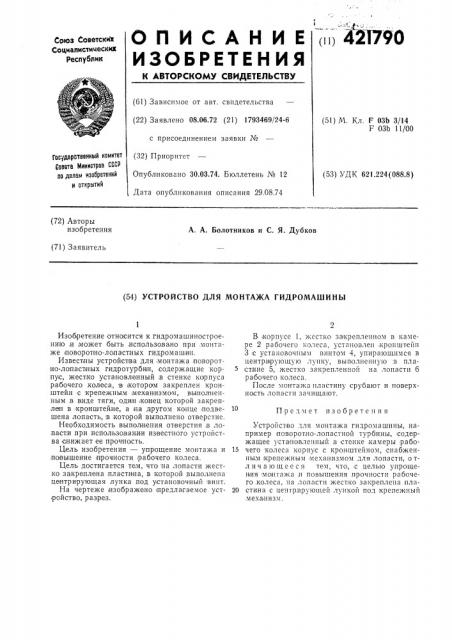

(! 1) 421790

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски1е

Социалистиыеский

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.06.72 (21) 1793469/24-6 с присоединением заявки № (32) Приоритет

Опубликовано 30.03.74. Бюллетень № 12

Дата опубликования описания 29.08.74 (51) М. Кл. F ОЗЬ 3/14

F 03b 11/00

Гасударственный комитет

Соввта Министров СССР по делам изобретений и открытий (53) УДК 621.224(088.8) (72) Авторы изобретения

А. А. Болотников и С. Я. Дубков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОНТАЖА ГИДРОМАШИНЫ

Изобретение относится к гидромашиностроению,и,может быть, использовано при .монтаже поворот!но-лопастных гидромашин.

Известны устройст1ва .для монтажа, поворотно-лопаст1ных гидротурбин, содержащие корпус, жестко установленный,в стенке корпуса рабочего .колеса, в 1котором закреплен кронштейн с крепежным, механизмом, выполненным,в виде тяги, оди н конец которой закреплен в кронштейне, а на другом конце подвешена лопасть, B которой выполнено отверстие.

Необходимость выполнения от1верстия,в лопасти при .использовании известного устройства снижает ее прочность.

Цель изобретения — упрошение монтажа и ,повышение проч ности рабочего колеса.

Цель достигается тем, что на лопасти жестко закреплена пластина, в которой .выполнена центрирующая лунка под установочный винт.

На чертеже изображено 1предлагаемое устройство, разрез.

В корпусе 1, жестко за1крепленном в камере 2 рабочего колеса, установлен кронштейн

3:с установочным винтом 4, упирающимся в центри1рующую лунку, выполненную .в пластине 5, жестко закрепленной на лопасти 6 рабочего колеса.

После монтажа пластину срубают и поверхность лопасти зачищают.

Предмет изобретения

Устройст во для монтажа гидромашины, например поворотно-лопастной турбины, содержащее установленный в стенке камеры рабо15 чего колеса корпус с кронштейном, снабженным крепежным механизмом для лопасти, о тл ич а ю щ ее с 1 тем, что, с целью упрощения монтажа,и повышения .прочности рабочеГО .колеса, па лопа|сти жестко за 1 .реп.чена пла20 стина с центрирующей лункой под крепежный .меха,низм.

42!790

Корректор В. Жолудева

Редактор И. Орлова

Заказ 2115/16 Изд. ¹ 1460 1 ираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

Составитель Е. Кашина

Техред Е. Борисова
