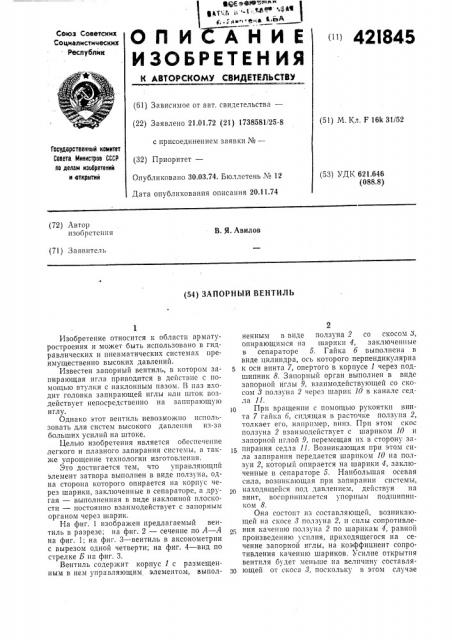

ОП ИСАН

Союз Советсник

Социалистических

Республик

И Е

ИЗОБРЕТЕН ИЯ

<» 42I845

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 21.01.72 (21) 1738581/25-8 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 30.03.74. Бюллетень № 12

Дата опубликования описания 20.11.74 (51) М. Кл. F 16k 31/52

Государственный комитет

Савета Министров СССР иа делам изобретений и аткритий (53) УДК 621.646 (088,8) (72) Автор

В. Я. Авилов изобретения (71) Заявитель (54) ЗАПОРНЫЙ ВЕНТИЛЬ

Изобретение относится к области арматуростроения и может быть использовано в гидравлических и пневматических системах преимущественно высоких давлений, Известен запорный вентиль, в котором запирающая игла приводится в действие с noMoriib o втулкH с наклонным пазом. В пяз входит головка запирающей иглы или шток воздействует непосредственно на запирающую иглу.

Однако этот вентиль невозможно использовать для систем высокого давления из-за больших усилий на штоке.

Целью изобретения является обеспечение легкого и плавного запирания системы, а также упрощение технологии изготовления.

Это достигается тем, что управляющий элемент затвора выполнен в виде ползуна, одна сторона которого опирается на корпус через шарики, заключенные в сепараторе, а другая — выполненная в виде наклонной плоскости — постоянно взаимодействует с запорным органом через шарик.

На фиг. 1 изображен предлагаемый вентиль в разрезе; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — вентиль в аксонометрии с вырезом одной четверти; на фиг. 4 — вид по стрелке Б на фиг. 3.

Вентиль содержит корпус 1 с размещенным в нем управляющим элементом, выпол2 ненным в виде ползуна 2 со скосом 3, опирающимся на шарики 4, заключенные в сепараторе 5. Гайка 6 выполнена в виде цилиндра, ось которого перпендикулярна к оси винта 7, опертого в корпусе 1 через подшипник 8. Запорный орган выполнен в виде запорной иглы 9, взаимодействующей со скоcost 3 о 133 |la 2 tepca шарик 10 п iяня e сса,ла 11.

1о При вращении с помощью рукоятки винта 7 гайка 6, сидящая в рясточке ползуиа 2, толкает его, например, вниз. При этом скос ползуна 2 взаимодействует с шариком 10 и запорной иглой 9, перемещая их в сторону зя15 пирания седла 11. Возникающая при этом сила запирания передается шариком 10 на ползун 2, который опирается на шарики 4, заключенные в сепараторе 5, Наибольшая осевая сила, возникающая при запиранип системы, находящейся под давлением, действуя на винт, воспринимается упорным подшипником 8.

Она состоит из составляющей, возникающей на скосе 3 ползуна 2, и силы сопротивления каченшо ползуна 2 по шарикам 4, равной произведению усилия, приходящегося на сечение запорной иглы, на коэффициент сопротивления качению шариков. Усилие открытия вентиля будет меньше на величину составляющей от скоса 3, поскольку в этом случае

42184ý она совпадает с усилием открывания вентиля.

Силу открытия вентиля можно изменять, изменяя гол скоса 8.

Предмет изобретения

Запорный вентиль, содержащий корпус с седлом и размещенные в нем управляющий элемент затвора с винтовым приводом н связанный с ним игольчатый запорный орган, отличающийся тем, что, с целью обеспечения плавности запирания и упрощения технологии изготовления, управляющий элемент затвора выполнен в виде ползуна, одна сторона кото5 рого опирается иа корпус через шарики, заключенные в сепараторе, а другая. — выполненная в виде наклонной плоскости — постоянно взаимодействует с запорным органом через шарик.

421845
