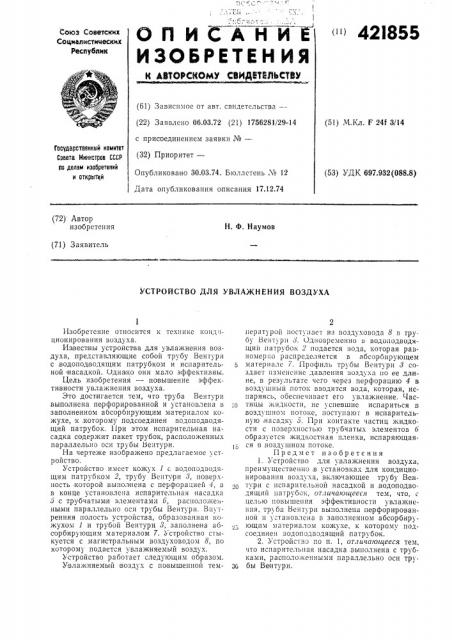

УСТРОЙСТВО ДЛЯ УВЛАЖНЕНИЯ ВОЗДУХА
Изобретение относится к технике кондчционирования воздуха.
Из вестны устройства для увлажнения воздуха, представляющие собой трубу Вентури с,водопод водящим патрубком и испарительной насадкой. Одна ко они мало эффективны.
Цель изобретения — повышение эффективности увлажнения воздуха.
Это достигается тем, что труба Вентури выполнена перфорированной и установлена B заполненном абсорбирующим материалом кожухе, к,которому подсоединен водоподводящий патрубок, 11ри этом испарительная насадка содержит пакет трубок, расположенных параллельно оси трубы Вентури.
На чертеже изображено предлагаемое устройство.
Устройство имеет кожух 1 с водоподводящим патрубком 2, трубу Вентури 8, поверхность которой выполнена с перфорацией 4, а в конце установлена испарительная насадка
5 с трубчатыми элементами 6, расположенными параллельно оси трубы Вентури. Внутренняя полость устройства, образованная кожухом 1 и трубой Вентури 8, заполне на абсорбирующим материалом 7. Устройство стыкуется с магистральным воздуховодом 8, по которому подается увлажняемый воздух.
Устройство работает следующим образом.
Увлажняемый воздуx. с повышенной тем2 пературой поступает из воздуховода 8 в трубу Вентури 8. Одновременно в водоподводящий патрубок 2 подается вода, которая равномерно распределяется в абсорбирующем материале 7. Профиль трубы Вентури 8 создает изменение давления воздуха по ее длине, в результате чего через перфорацию 4 в воздушный поток вводится вода, которая, испаряясь, обеспечивает его увлажнение. Час,о тицы жидкости, не успевшие испариться в воздушном потоке, поступаю г в испарительную,насадку 5. При контакте частиц жидкости с поверхностью трубчатых элементов 6 образуется жидкостная пленка, испаряющаяся в воздушном потоке.
Предмет изобретения
1. Устройство для увлажнения воздуха, преимущественно в установках для кондиционирования воздуха, включающее трубу Вентури с испарительной насадкой и,водоподводящий патрубок, отличающееся тем, что, с целью повышения эффективности увлажнения, труба Вентури выполнена перфорированной н установлена в заполненном абсорбирующим материалом кожухе, к которому подсоединен водоподводящий патрубок.
2. Устройство по п. 1, отличающееся тем, что испарительная насадка, выполнена с трубками, располо"åííû.ìè пара.л.ле.льно оси трух бы Вентури.
