Реферат

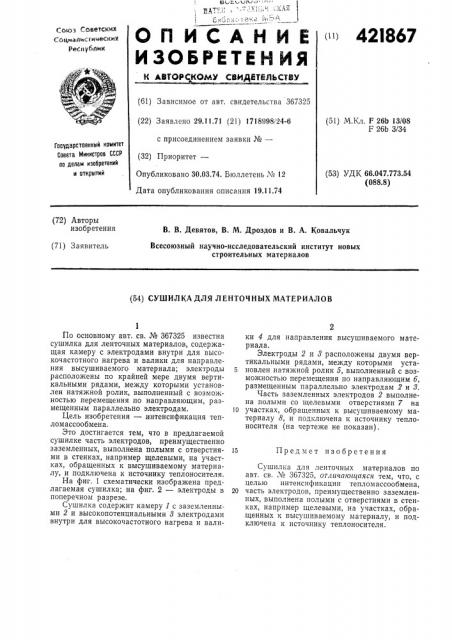

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских (-,Оци4лист ичьсяйх р спубпик

42I867 (61) Зависимое от авт. свидетельства 367325 (22) Заявлено 29.11.71 (21) 1718998/24-6 с присоединением заявки №вЂ” (32) Приоритет— (51) М.Кл. F 26b 13/08

F 26b 3/34

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий

Опубликовано 30.03.74. Бюллетень М 12 (53) УДК 66.047.773.54 (088.8) Дата опубликования описания 19.11.74 (72) Авторы изобретения

В. В. Девятов, В. М. Дроздов и В. А. Ковальчук

Всесоюзный научно-исследовательский институт новых строительных материалов (71) Заявитель (54) СУШИЛКА ДЛЯ ЛЕНТОЧНЫХ МАТЕРИАЛОВ

По основному авт. св. № 367325 известна сушилка для ленточных материалов, содержащая камеру с электродами внутри для высокочастотного нагрева и валики для направления высушиваемого материала; электроды расположены по крайней мере двумя вертикальными рядами, между которыми установлен натяжной ролик, выполненный с возможностью перемещения по направляющим, размещенным параллельно электродам.

Цель изобретения — интенсификация тепломассообмена.

Это достигается тем, что в предлагаемой сушилке часть электродов, преимущественно заземленных, выполнена полыми с отверстиями в стенках, например щелевыми, на участках, обращенных к высушиваемому материалу, и подключена к источнику теплоносителя.

На фиг. 1 схематически изображена предлагаемая сушилка; на фиг. 2 — электроды в поперечном разрезе.

Сушилка содержит камеру / с заземленными 2 и высокопотенциальными 8 электродами внутри для высокочастотного нагрева и вали2 ки 4 для направления высушиваемого материала.

Электроды 2 и 8 расположены двумя вертикальными рядами, между которыми уста5 новлен натяжной ролик 5, выполненный с возможностью перемещения по направляющим б, размещенным параллельно электродам 2 и 8.

Часть заземленных электродов 2 выполнена полыми со щелевыми отверстиями 7 на

10 участках, обращенных к высушиваемому материалу 8, и подключена к источнику теплоносителя (на чертеже не показан).

15 Предмет изобретения

Сушилка для ленточных материалов по авт. св. № 367325, отличаюиояся тем, что, с целью интенсификации теплом ассооб мена, 20 часть электродов, преимущественно заземленных, выполнена полыми с отверстиями в стенках, например щелевыми, на участках, обращенных к высушиваемому материалу, и подключена к источнику теплоносителя.

421867 фР2 1

Составитель Ю. Мартинчик

Техред 3. Тараненко Корректор Л. Орлова

Редактор E. Караулова

МОТ, Загорский цех

Заказ 4420 Изд. № 1438 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
