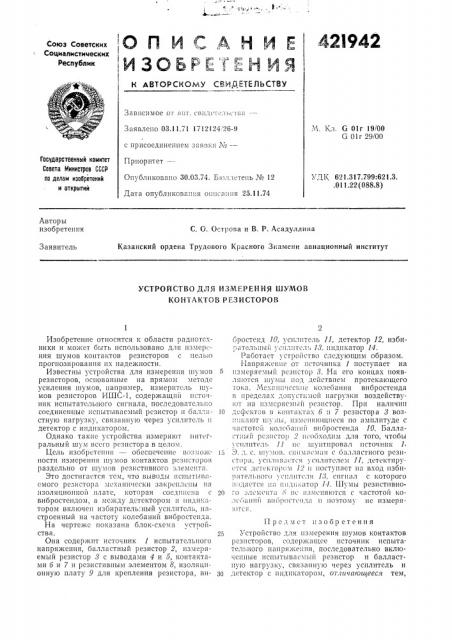

Союз Советских ., -,-,3 У

Социалистиыеских

Респубппк ; И з (,у Б Р Я 1 > - (> Я Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от 1»!. с!3!1/!ете.!ьег!3(!-Заявлено 03.11.71 1712124 26-9

М. Кл. 6 01г 19/00

G 01г 29/00 с присоединением заявя: ¹â€”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Прпоритет—

Опубликовано 30.03.74. Бюллетень № 12

Дата опубликова:шя Описания 25.11.74

УД К 621.317.799:621.3. .011.22 (088.8) Авторы изобретения

С. О. Острова и В. Р. Асадуллина

Казанский ордена Трудового Красного Знамени авиационный институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕИИЯ ШУМОВ

КОИТАКТОВ РЕЗИСТОРОВ

Изобретение относится к области радиотехники и может быть использовано для измерения шумов контактов резисторов с целью прогнозирования их надежности.

Известны устройства для измерения шумов резисторов, основанные на прямом методе усиления шумов, например, измеритель шумов резисторов IILIJC-1, содержащий источник испытательного сигнала, последовательно соединенные испытываемый резистор и балластную нагрузку, связанную через усилитель и детектор с инд!1кат01)ом, Однако такие устройства измеряют ш1тегральный шум всего резистора в целом.

Цель изобретсши — —. обеспечение 130зможности измерения шумов контактов рсзпсторо>3 раздельно от шумов резистивного эдеме ITH.

Это достигается тем, что выводы пспытьпзасмого pc,">ист01)а .\1(х!!1!пиески зак1)(II:Icпы на изоляционной плате, которая соединена с вибростендом, а между детектором и индикатором включен избиратель:ный усилитель, 1111строенный на частоту. колебаний вибростенда.

На чертеже показана блок-схема устройства.

Она содержит источник 1 испытательного напряжения, балластный резистор 2, измеряемый резистор 8 с выводами 4 и б, контактами б и 7 и резистивным элементом 8, изоляционную плату 9 для крепления резистора, вибростенд 10, усилитель 11, детектор 12, избирательный усплипгел(18, индикатор 14.

Работа T устройство следующим образом.

Напряжение от источника 1 поступает на

5 измеряемый резистор 8. На его концах появлл!Отся lii) ъ!1>1 под деиствисм протека1ощего тока. Мсхап!!чсск! iå колебания вибростенда в предела.; дolsycT»3!oil нагрузки воздействуют на измеряемый резистор. Прп наличш1

10 дефектов 13 контактах б и 7 резистора 8 возI!!i!;(lloT п1 >i!i, изменяющиеся по амплитуде с т!Стота!! колсбашш вибростенда 10. Балласт!!ый резистор llcoê oäèì для того, чтобы усилитель 11 lie шуптпровал источник 1.

1>п >:.>. д. С. ШУМОВ, Еииз!аЕЗ!1!>I С баЛЛаетНОГО РЕЗИстор !> успп!!в. етс!! усилителем 11, детектируется дсгекгором 12 и поступает на вход пзби1;>, Clll Ii 1 1 C liOTOPOI !

>(>даетс>> ill! 1!!!д!1!(!!Тор 1-1. Шумы резпстивно20 "o эле!>!сит (> !1(. пзм(. ня!Отся с частотоп 1 Ол(бапий вп(>рост>м!да и поэтому нс измеря1()TCF., Предмет изобретения

2б Устройство для измерения шумов контактов резисторов,;îäåðæàùåå источник испытательного напряжения, последовательно вклю>снные испытыва>л(ый резистор и балластную нагрузку, сьязанную через усилитель и

З0 детектор с индикатором, Отл!!>!аюи1ееся тем, 421942

Составитель А. Рассмотров

Редактор И. Грузова Техред Т. Курилко Корректор Л. Царькова

Заказ 5581 Изд. 1440 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Череповецкая городская типография что, с целью обеспечения возможности измерения шумов контактов резисторов раздельно от шумов резистивного элемента, выводы испытываемого резистра механически закреплены на изоляционной плате, которая подсоединена к вибростенду, а между детектором и индикатором включен избирательный усилитель, настроенный на частоту колебаний ьнбростенда.
