Реферат



1 ц 422478

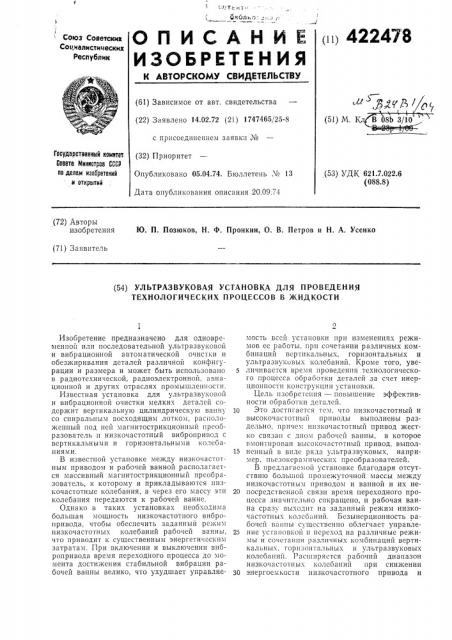

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"" Я,таад,/р< (5!) М. К, (61) Зависимое от авт. свидетельства (22) Заявлено 14.02.72 (21) 1747465/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.74, Бюллетень № 13

Дата опубликования описания 20.09.74

Государственный комитет.

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.7.022.6 (088.8) (72) Авторы изобретения Ю. П. Позюков, Н. Ф. Пронкин, О. В. Петров и Н. А. Усенко (71) Заявитель (54) УЛЬТРАЗВУКОВАЯ УСТАНОВКА ДЛЯ ПРОВЕДЕНИЯ

ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ В ЖИДКОСТИ

Изобретение предназначено для одновременной или последовательной ультразвуковой и вибрационной автоматической очистки и обезжиривания деталей различной конфигурации и размера и может быть использовано в радиотехнической, радиоэлектронной, авиационной и других отраслях промышленности.

Известная установка для ультразвуковой и вибрационной очистки мелких деталей содержит вертикальную цилиндрическую ванну со спиральным восходящим лотком, расположенный под ней магнитострикционный преобразователь и низкочастотный вибропривод с вертикальными и горизонтальными колебаниями.

B известной установке между низкочастотным приводом и рабочей ванной располагается массивный магнитострикционный преобразователь, к которому и прикладываются низкочастотные колебания, а через его массу эти колебания передаются к рабочей ванне.

Однако в таких установках необходима большая мощность низкочастотного вибропривода, чтобы обеспечить заданный режим низкочастотных колебаний рабочей ванны, что приводит к существенным энергетическим затратам, При включении и выключении вибропривода время переходного процесса до момента достижения стабильной вибрации рабочей ванны велико, что ухудшает управляемость всей установки прп изменениях режимов ее работы, при сочетании различных комбинаций вертикальных, горизонтальных и ультразвуковых колебаний. Кроме того, увеличивается время проведения технологического процесса обработки деталей за счет инерционности конструкции установки.

Цель изобретения — повышение эффективности обработки деталей.

10 Это достигается тем, что низкочастотный и высокочастотный приводы выполнены раздельно, причем низкочастотный привод жест»о связан с дном рабочей ванны. в которое вмонтирован высокочастотный привод, выпол15 пенный в виде ряда ультразвуковых, например, пьезокерампческих преобразователей.

В предлагаемой установке благодаря отсутствию большой промежуточной массы между низкочастотным приводом и ванной и их не20 посредственной связи время переходного процесса значительно сокращено, и рабочая ванна сразу выходит на заданньш режим низкочастотных колсбашш. Безынерционность рабочей ванны существенно облегчает управле25 нис установкоп и переход на различные режимы и сочетания различных комбинаций вертикальных, горизонтальных и ультразвуковых колебаний. Расширяется рабочий диапазон низкочастотных колебаний при снижении

30 энергоем»ости низкочастотного привода и

422478 всей установки. Интенсифицируется процесс персмешивания деталей и сокращается время, необходимое для их обработки и выгрузки из рабочей ванны.

1-1а чертеже изображена предлагаемая устанозка.

Высокочастотный привод состоит из пьезоксрамичсских преобразователей 1, укрепленных в отверстиях дпа 2 ванны. Непосредственно к дпу 2 крепится цилиндрическая часть

8 ванны со спирально восходящим лотком 4 по се внутренней боковой поверхности. Высокочастотный привод может содержать QT одного до четырех преобразователей и более, что позволяет увеличить акустическую мощность, а, следовательно, количество и качсство обрабатываемых деталей.

Дно 2 ванны с внешней стороны жестко прикреплено непосредственно к фланцу 5 верхнего конца вертикального вала б, связанного с электромагнитами и пружинами низкочастотного вибропривода 7, которые сообщают рабочей ванне через вал 6 как вертикальные, так и горизонтальные (крутильные) колебания. Питание может подаваться с блока управления, которым снабжена установка, как раздельно, так и одновременно, на электромагниты горизонтальных и вертикальных колебаний. Амплитуда низкочастотных колебаний регулируется с помощью автотрансформаторов, а фазовращатель, введенный в блок управления и включенный на входе автотрансформаторов, регулирует относительньш сдвиг фазы между вертикальными и горизопTBëüíüâ H колебаниями.

Такое выполнение ультразвуковой установки позволяет осуществить различные режимы ультразвуковой обработки в технологических средах, Установка работает следующим образом.

Перед проведением технологической операции, например очисткой или обезжириванием, детали загружают навалом на дно ванны, заполненной жидкостью. Затем одновременно или последовательно включают высокочасто ный и низкочас -отный приводы.

10 Пьсзоксрамическис преобразователи создают акустическое поле по всему объему ванны, заполпс рабочим раствором. Дно ванны нс является излучающей поверхностью.

11ри определенном подборе угла сдвига д5 фазы осуществляется изменение направления движсния деталей, их реверсивные перемещения и интенсивное перемешивание внутри ванны и последовательная подача на выrрузку.

Предмет изобретения

Ультразвуковая установка для проведения технологических процессов в жидкости в виде

25 рабочей ванны со спиральным лотком для транспортировки деталей, расположенным по внутренней поверхности боковых стенок ванны, на которую воздействуют высокочастотньш и низкочастотный приводы, о т л и ч а ю30 ща я с я тем, что, с целью повышения эффективности обработки деталей, эти приводы выполнены раздельно, причем низкочастотный привод жестко связан с дном рабочей ванны, в которое вмонтирован высокочастотный при35 вод, выполненный в виде ряда ультразвуковых, например, пьезокерамических преобразователей.
