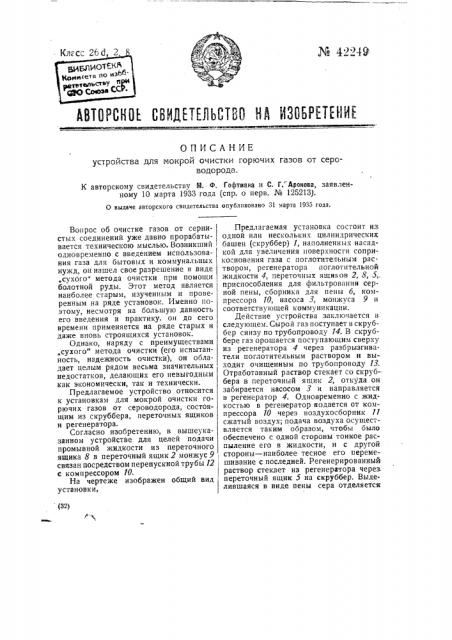

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕННЕ

ОПИСАНИЕ устройства для мокрой очистки горючих газов от сероводорода.

К авторскому свидетельству M. Ф. Гофтиана и С. Г. Аронова, заявленному 10 марта 1933 года (спр. о перв. № 125213).

0 выдаче авторского свидетельства опубликовано 31 марта 1935 года. (32) Вопрос об очистке газов от сернистых соединений уже давно прорабатывается техническою мыслью. Возникший одновременно с введением использования газа для бытовых и коммунальных нужд, он нашел свое разрешение в виде

„сухого" метода очистки при помощи болотной руды. Этот метод является наиболее старым, изученным и проверенным на ряде установок. Именно поэтому, несмотря на большую давность его введения в практику, он до сего времени применяется на ряде старых и даже вновь строящихся установок.

Однако, наряду с преимуществами

„сухого" метода очистки (его испытанность, надежность очистки), он обладает целым рядом весьма значительных недостатков, делающих его невыгодным как экономически, так и технически.

Предлагаемое устройство относится к установкам для мокрой очистки горючих газов от сероводорода, состоящим из скруббера, переточных ящиков и регенератора.

Согласно изобретению, в вышеуказанном устройстве для целей подачи промывной жидкости из переточного ящика 8 в переточный ящик 2 монжус 9 связан посредством перепускной трубы 12 с компрессором 10.

На чертеже изображен общий вид установки, Предлагаемая установка состоит из. одной или нескольких цилиндрических башен (скруббер) 1, наполненных насад кой для увеличения поверхности соприкосновения газа с поглотительным раствором, регенератора поглотительной жидкости 4, переточных ящиков 2, 8, 5,.

1 приспособления для фильтрования серной пены, сборника для пены 6, компрессора 10, насоса 3, монжуса 9 и соответствующей коммуникации.

Действие устройства заключается в следующем. Сыро и газ поступает в скруббер снизу по трубопроводу 14. В скруббере газ орошается поступающим сверху из регенератора 4 через разбрызгиватели поглотительным раствором и выходит очищенным по трубопроводу 13.

Отработанный раствор стекает со скруббера в переточный ящик 2, откуда он забирается насосом 3 и направляется в регенератор 4. Одновременно с жидкостью в регенератор подается от компрессора 10 через ьоздухосборник ll сжатый воздух; подача воздуха осуществляется таким образом, чтобы было обеспечено с одной стороны тонкое распыление его в жидкости, и с другой, стороны — наиболее тесное его переме,шивание с последней. Регенерированный раствор стекает из регенератора через. переточный ящик 5 на скруббер. Выделившаяся в виде пены сера отделяется г р з регенераторе от жидкости посредством сепаратора и затем поступает в пеносборник 6, откудр направляется на фильтр 7 для отделения серы. Фильтрат с фильтра направляется через переточный ящик 8 и стекает в монжус 9, откуда; после его освежения, он периодически возвращается в систему при иомощи сжатого воздуха, подаваемого в монжус компрессором.

Вкааерт Ы. А. Арханмльский

Редактор 3. Я. Ханин

Иарректор Н. Г. Шиирварпь

Предмет и з о б р е. т е н и я.

Устройство для мокрой очистки горючих газов от сероводорода, состот - щее из скруббера, переточных ящиков и регенератора, отличающееся тем, что для целей подачи промывной жидкости из переточного ящика 8 в переточный ящик 2 монжус 9 связан посредством перепускной трубы 72 с компрессором 10.
