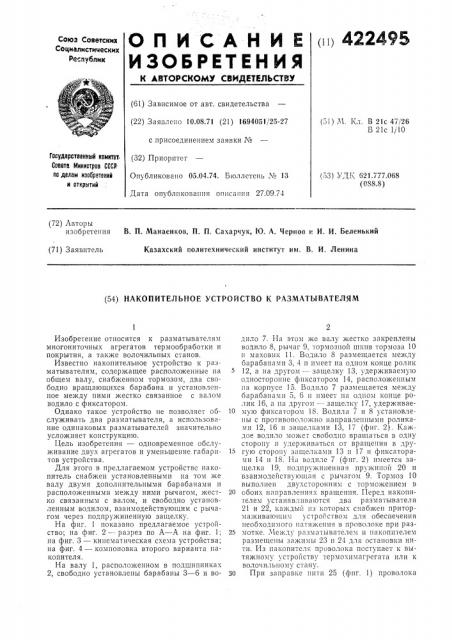

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 422495

Союз Советских

Социалистичесних

Респубпин (61) Зависимое от авт. свидетельства (22) Заявлено 10.08.71 (21) 1694051/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.74. Бюллетень ¹ 13

Дата опубликования описания 27.09.74 (51) М. Кл. В 21с 47/26

В 21с 1/10

1 осударстеенный комитет, Совета Министров СССР оа делам изобретений и открытий (53) У К 621.777.068 (0ss.s) (72) Авторы изобретения В. 1I. Манаенков, П. П. Сахарчук, Ю, A. Чернов v. И. И. Беленький (71) Заявитель Казахский политехнический институт им. В. И. Ленина (54) НАКОПИТЕЛЬНОЕ УСТРОИСТВО К РАЗМАТЫВАТЕЛЯМ

Изобретение относится к разматывателям многониточных агрегатов термообработки и покрытия, а также волочильных станов.

Известно накопительное устройство к разматывателям, содержащее расположенные па общем валу, снабженном тормозом, два свободно вращающихся барабана и установленное между ними жестко связанное с валом водило с фиксатором.

Однако такое устройство не позволяет обслуживать два разматывателя, а использование одинаковых разматывателей значительно усложняет конструкцию.

Цель изобретения — одновременное обслуживание двух агрегатов и уменьшение габаритов устройства.

Для этого в предлагаемом устройстве накопитель снабжен установленными на том же валу двумя дополнительными барабанами и расположенными между ними рычагом, жестко связанным с валом, и свободно установленным водилом, взаимодействующим с рычагом через подпружиненную защелку.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1;

»а фиг. 3 — кинематическая схема устройства; на фиг. 4 — компоновка второго варианта накопителя.

На валу 1, расположенном в подшипниках

2, свободно установлены барабаны 3 — 6 и водило 7. На этом же валу жестко закреплены водило 8, рычаг 9, тормозной шкив тормоза 10 и маховик 11. Водило 8 размещается между барабанами 3, 4 п имеет па одном конце ролик

12, а на другом — защелку 13, удерживаемую односторонне фиксатором 14, расположенным на корпусе 15. Водило 7 размещается между барабанами 5, 6 и имеет на одном конце ролик 16, а на другом — защелку 17, удерживаемую фиксатором 18. Водила и 8 установлены с противоположно направленными роликамн 12, 16 и защелками 13, 17 (фиг. 2). Каждое водило может свободно вращаться в одну сторону и удерживаться от вращения в дру15 гую сторону защелками 13 и 17 и фиксаторами 14 и 18. Н» водиле 7 (фпг. 2) имеется защелка 19. подпружиненная пружиной 20 и взаимодействующая с рычагом 9. Тормоз 10 выполнен двухсторонним с торможением в

20 обоих направлениях вращения. Перед накопителем устанавливаются два разматывателя

21 H 22, каждый из которых снаожен притормаживающим устройством для обеспечения необходимого натяжения в проволоке при раз25 мотке. Между разма|ыватслем и накопителем размещены зажимы 23 и 24 для остановки нити. Из накопителя проволока поступает к вытяжному устройству термохнмагрегата или к волочильному стану.

30 При заправке нити 25 (фпг. 1) проволока

422495 проводится от катушки разматывателя 21 через зажим 23 на барабан 4, затем через ролик

12 водила 8 па барабан 3 и выходит с барабана к вытяжному устройству, На барабанах

3 и 4 производят накопление необходимого запаса проволоки вращением водила 8 маховиком 11 по стрелке Б при расторможенном тормозе 10, разжатом зажиме 23 и расторможенном разматывателе 21. При этом рычаг 9 проходит под защелкой 19, отодвигая ее. Вращение водила происходит легко, так как нить расслаблена. Водило 8, вращаясь, укладывает равномерно за каждый оборот по одному BHTку на барабаны 3 и 4. Проволока поступает из разматывателя. 11о окончании накопления защелка 19 водила 7 упирается в рычаг 9, а разматыватель 21 затормаживают. После этого заправляется нить 26 от разматывателя 22 через зажим 24, барабан b, ролик 16 водила 7 и барабан 5 к вытяжному устройству.

При необходимости можно сначала заправить нить 26 через барабаны 5, б, и произвести накопление на них (при этом потребуется дополнительно убрать фиксатор 14 с пути защелки 13 и маховик 11 вращать по стрелке В, а по окончании накопления фиксатор 14 поставить в прежнее положение), а затем заправить нить 25 па барабаны 3, 4 и водило 8.

При заправленных нитях угол качания водил 7, 8 ограничивается фиксаторами 14, 18, чтобы избежать произвольного вращения водил и снятия накопления с одной нити и накапливания на другой. Собачка 19 водила 7 упирается в рычаг 9, тормоз 10 расторможен.

Зажимы не зажима1от проволоку, разматыватели заторможены.

В режиме нормальной работы при включенных вытяжных устройствах (после заправки) нити разматываются с катушек разматыва еля, проходят через накопитель, не накапливаясь и не снимая накопления, так как водила неподвижны.

Для замены катушки разматывателя 21 необходимо убрать фиксатор 14, освободив водило 8, зажимом 23 зажать (остановить) нить

25. При этом барабан 4 останавливается, а барабан 3 вращается с прежней скоростью. Водило 8 будет вращаться по стрелке В от усилия, приложенного к вытягиваемой проволоке, и снимать витки с барабанов 3, 4, выдавая запас. В это время осуществляют смену катушки и сварку концов проволоки. Водило 8, вращаясь, снимает накопление с барабанов 3, 4, а водило 7 (приводимое во вращение от водила 8) накапливает витки на барабаны 5, б.

Таким образом, при сбросе накопления нити

25 производится накопление нити 26. При этом скорости выхода из накопителя нити 26 и 25 постоянны. Для создания запаса нити 26 катушка разматывателя 22 вращается с большей скоростью, выдавая проволоку для питания вытяжного устройства и дополнительно для накопления ее на барабанах. Усилие в нитях 25 и 26 определяется тормозным моментом

Предмет изобретения

Накопительное устройство к разматывателям, содержащее расположенные на общем валу, снабженном тормозом, два свободно вращающихся барабана и установленное между ними жестко связанное с валом водило с фиксатором, отличающееся тем, что, с разматывателя 22. Энергия нити 26 расходуется для создания накопления нити 26.

После окончания смены катушки 21 зажимом 23 освобождают нить и фиксатор 14 защелкивают, а водила 7, 8 останавливаются.

Далее процесс размотки производится в режиме нормальной работы накопителя, но на нити

25 накопления нет, а на нити 26 — имеется.

Для смены катушки 22 убирают фиксатор

10 18 с пути защелки 17 и зажимом 24 зажимают проволоку. Освобожденное водило 7, вращаясь за счет усилия, приложенного к нити

26 по стрелке Б, сбрасывает накопление с барабанов 5, б, а водило 8, вращаясь в ту же

15 сторону, осущес1вляет накопление на барабаны 3, 4. В это время разма1ыватель 21 будет выдавать проволоку для питания вытяжного устройства и дополнительно выдавать проволоку на накопление ее. После смены катушки

20 22 зажимом 24 освобожда1от проволоку и защелкивают фиксатор 18. В этом положении размотка каждой нити производится со своей катушки.

Таким образом, можно переводить накопле25 ние с одной нити на друтую. Для корректировки объема накопленного запаса водило 8 связано с рычагом 9 защелкой 19. Для производства дополнительного накопления нити маховик 11 вращают на ходу по стрелке Б.

ЗО В этом случае водило 8, вращаясь, укладывает витки на барабаны 3, 4 (прощелкивая фиксатор 14), а водило 7 удерживается фиксатором 18 неподвижно, а защелка 19 прощелкивает по концу рычага 9. Для снятия лишних

З5 витков необходимо отщелкнуть защелку 19 (освободив рычаг 9) и фиксатор 18. Водило

7, увлекаемое проволокой, провернется по стрелке Б и снимет за один оборот по одному витку с барабанов 5, 6. Для окончания сброса

4О витков отпускают защелку 19, которая упирается в рычаг 9.

В случае порыва, отключения и отсутствия одной нити друтая нить остается работоспособной. Режим нормальной работы сохраняет45 ся. Но при сбросе накопления необходимо пользоваться тормозом !О для создания нормального усилия натяжения в нити; убирать фиксатор 14 или 18 работающей нити; зажимать нить зажимами 23 и 24, а накопление производить на ходу, вращением маховика 11, при расторможенном тормозе 10, причем для накопления нити 26 требуется еще предварительно убрать фиксатор 14 с пути защелки 13 водила 8.

55 Для исполнения одинаковой заправки нитей накопитель выполняется по схеме, показанной на фиг. 4.

422495 целью одновременного обслуживания двух агрегатов и уменьшения габаритов устройства, накопитель снабжен двумя свободно установленными на валу дополнительными барабанами и расположенными между ними жестко связанными с валом рычагом и свободно установленным водилом, взаимодействующим с рычагом через подпружиненную защелку.

422495

Ф г 2

Редактор И. Бродская

Заказ 2456/12 Изд, № 694 Тираж 837

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Составитель В. Луконин

Техред Е, Борисова

Корректоры: Л. Корогод и А. Николаева
