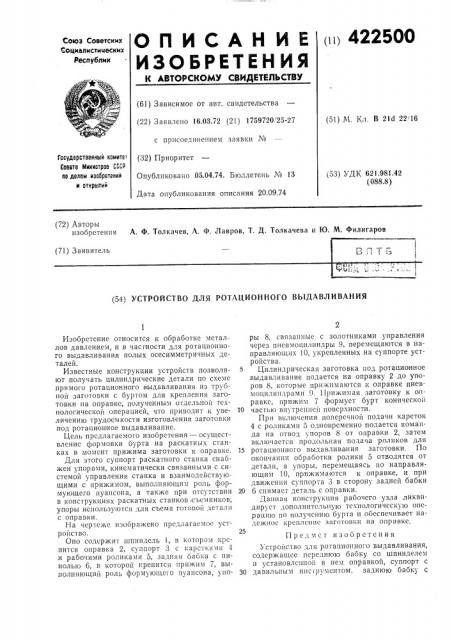

О П И С А Н И Е (11) 422500

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Республик (61) Зависимое от авт. свидетельства (22) 3 аявлено 16.03.72 (21) 1759720 25-27 (51) М. Кл, В 2ld 22 16 с присоединением заявки №

Гасударственный комите1

Совета Министров СССР

IIo делам иэооретений и открытий (32) Приоритет

Опубликовано 05.04.74. Бюллетень ¹ 13

Дата опубликования описания 20.09.74 (53) УДК 621.981,42 (088.8) (72) Авторы изобретения А. Ф, Толкачев, А. Ф. Лавров, T. Д. Толкачева и Ю. М. Филигаров (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РОТАЦИОННОГО ВЬ!ДАВЛИВАНИЯ

Изобретение относится к обработке металлов давлением, и в часгности для ротационного выдавливания полых осесимметричных деталей.

Известные конструкции устройств позволяют получать цилиндрические детали по схеме прямого ротационного выдавливания из трубной заготовки с буртом для крепления заготовки на оправке, полученным отдельной технологической операцией, что приводит к увеличению трудоемкости изготовления заготовки под ротационное выдавливание.

Цель прсдлагаемого изобретения — осуществление формовки бурта на раскатных станках в момент прижима заготовки к оправке.

Для этого суппорт раскатного станка снабжен упорами, кинематически связанными с системой управления станка и взаимодействующими с прижимом, выполняющим роль формующего пуансона, а также при отсутствии в конструкциях раскатных станков.съемников, упоры используются для съема готовой детали с оправки.

Иа чертеже изобра>кено предлагаемое устройство.

Оно содержит шпиндель t, в котором крепится оправка 2, суппорт 3 с каретками 4 и рабочими роликами 5, задняя бабка с пинолью 6, в которой крепится прижим 7, выполняющии роль формующсго пуансона, упоры 8, связанные с золотниками управления через пневмоцилиндры 9, перемещаются в направляющих 10, укрепленных на суппорте устройства.

5 Цилиндрическая заготовка под ротационное выдавливание подается на оправку 2 до упоров 8, которые .прижимаются к оправке пневмоцилиндрами 9. 11рижимая заготовку к оправке, прижим 7 формует бурт конической

10 частью внутренней поверхности.

При включении поперечной подачи кареток

4 с роликами 5 одновременно подается команда на отвод упоров 8 от оправки 2, затем включается продольная подача роликов для

15 ротационного выдавливания заготовки, По окончании обработки ролики 5 отводятся от детали, а упоры, перемещаясь по направляющим 10, прижимаются к оправке, и при движении суппорта 3 в сторону задней бабки

20 6 снимает деталь с оправки.

Данная конструкция рабочего узла ликвидирует дополнительную технологическую операцию по получению бурта и обеспечивает надежное крепление заготовки на оправке.

Предмет изобретения

Устройство для ротационного выдавливания, содержащее переднюю бабку со шпинделем и установленной в нем оправкой, суппорт с

З0 давильным инсгрумснтом. заднюю бабку с

422500

Бна

Составитель А. Ломано

Техред Е. Борисова

Корректор Т. Гревнова

Редактор Л. Бурова

Заказ 2452/8 Изд. № 729 Тираж 837 Подписное

ЦНИИПИ Государственного когиитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 прижимом, отличающееся тем, что, с целью осуществления формовки бурта в момент прижима заготовки к оправке, оно снабжено двумя приводными радиально установленными на суппорте упорами, а прижим выполнен в виде формующего пуансона.
