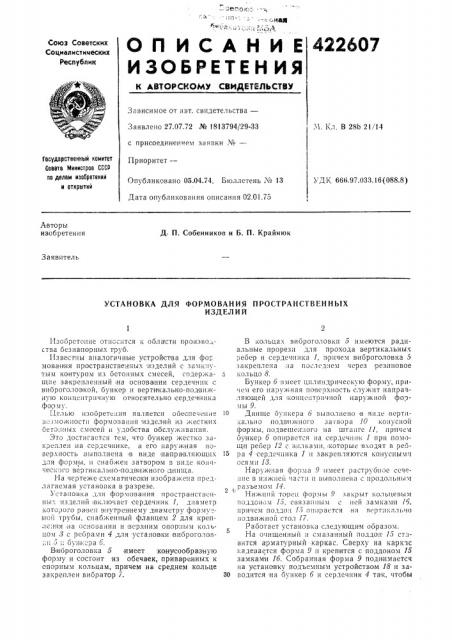

О П И С А Н И Е 422607
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства—
Заявлено 27.07.72 № 1813794/29-33 с присоединением заявки %—
Приоритет—.Ч. Кл, В 28Ь 21(I4
Государственный комитет
Совета Министров СССР оо делам изооретений и открытий
УДК 666.97.033.16(088.8) Опубликовано 05.04.74. Бюллетень ¹ 13
Дата опубликования описания 02.01.75
Авторы изобретения
Д П. Собенников и Б. П. Крайнюк
Заявитель
УСТАНОВКА ДЛЯ ФОРМОВАНИЯ ПРОСТРАНСТВЕННЫХ
ИЗДЕЛИЙ
Изо<?Рстоние oTIIO IITcH k; 00 13 сТН l1PQHBBO ства безнапорных труб.
Известны аналогичные устройства для фо мования пространственных изделий с замкнутым контуром из бетонных смесей, содержащие закрепленный на основании сердечник с виброго1оэкой, бункер и вертикально-подзижн 10 концентрнчную огносительно сердечника форму.
Целью изобретения является обеопечение
B<. .I AIOilI
Зто достигаBTOH Te i, что бункер жестко зякр<.п.1ен ня сердечнике, a его ня1)ужняя поверхность .выполнена:в виде направл51ющих для формы. и снабжен затвором в виде I
На чертеже схематичеоки H300p3?l
Установка ii1si формозания пространствен<ных изделHil FBI<;lko i3BT ccpgcHHHK 1, диаметр которо "0 рязсн Biiутреннему диаметру форму:— мой трубы, снабженный фланцем 2 для крепления l3 ocHcçàíèè и верхним опор5ны<м кольцом 8 .с ребра>ми 4 для установки виброголовкп О и оун,ксра 6.
Виброголовка 6 имеет:конусообразную форму и состоит из обечаек, приваренных к спорным кольцам, причем на среднем кольце закреплен вибратор 7.
В <ольцах виброголовкн 6 имеются радиальные прорези для прохода вертикальных ребер и сердечника (, причем виброголовка 5 закреплена на последнем через резиновое з кольцо 8.
Бункер 6 имеет цилиндрическую форму, причем его наружная псверхность служит направляющей для концентричной наружной формы 9.
10 Днище бункера 6 выполнено в виде вертикально подз5И>кного за ГBÎpkl 10 конусной формы, II01BelkleH;IOI о на штанге I I, причем оункер 6 опирается на сердечник 1 при помощи ребер 12 с вилками, которые входят в рео15 ра 4 сердечника 1 и закрепляются конусными
OC5I11H 18.
Наружгная форма 9 имеет раструбное сечение в н i>i
2 разьемом 14. о
Нижний ropcii формы 9 закрыт кольцевым поддон:м 15, связанным с ней замками 16, причем поддон 16 Опккрастся ня г. ртнкяльно подвижной стол 17.
Работает установка следующим ооразом.
На очищенный и смазанный по едон 15 ставится арматурный каркас. Сверху на каркас надевается форма 9 II крепится с поддоном 16 замками 16. Собранная форма 9 поднимается на установку подъемным устройством 18 и за30 водится на оункер 6 и сердечник 4 так, чтобы
422607 поддон 15 формы 9 совпал с верхом сердечника 1, а верх формы 9 с верхом бункера б.
В начале формования опускают затвор 10 бункера б и включают в работу виброголовку5. B этом положении бетонная смесь из бункера б начнет перетекать в раструбную часть формы 9 и уплогняться виброголов кой5.
После 2 — 3 гвин вибрации, когда бетон в раотрубной часги достаточно уплотнится, форму 9 начинают опускать вниз ic помощью либо того же подъемного усгройсгва 1б или подъемного стола 17 со скоростью 0,4 — 0,5 л),иин. В процессе опуска ния формы 9 бетонная смесь из бункера б будет непрерывно перемещаться в кольцевую щель, образуемую формой 9 и виброголовкой 5, и у плогнять ся, ак за счет вибрации, так и за:счет прессования благодаря конусной форме виброголовки 5. Когда форма 9 цели ком переместится на сердечник 1, труба полностью отформована и снимается с установки подъемом вверх и ставится рядом с установкой. Затем труба с формой 9 тра нпортируегся краном 18 в камеру тсрмовлажносгной обработки, где немедленно распалубли ваегся. По,ьемное же приспос блечие 18 устанавливает на установку следующую собранную форму 9.
Предмет изобретения
1. Установка для формования пространсгвенных изделий с замкнутым контуром из бетон ных смесей, содержащая закре пленный на основании сердечник с виброголовкой, бункер и вертикально-подвижную конценгричную огно сительно сердечника форму, отличающаяся тем, что, с целью обеспечения возможности
15 формова ния изделий из хкестких бетонных смесей и удобства обслуж ива ния, бункер жестко закреплен на сердечнике, à его на ружная поверхность выполнена в виде направляющих для формы, 2р 2. У становка по п. 1, отличающаяся тем, что бункер, выполнен с загвором в виде конического вертикально-подвижного днища.
