422608

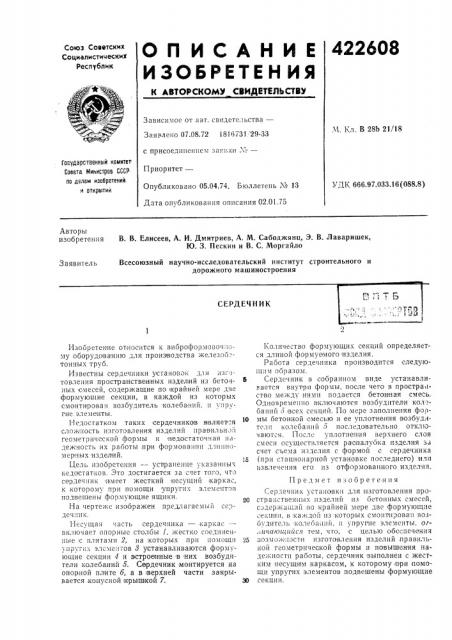

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства—

Заявлено 07.08.72 1816731 29-33 с присоединением зяя! ки х;о—

Приоритет—

Опубликовано 05.04.74. Бюллетень М 13

Дата опубликования описания 02.01.75

М. Кл. В 28Ь 21/18

Гасударственный комитет

Совета Министров СССР по делам изобретений и аткрытий

УДК 666.97.033.16 (088.8) Авторы изобретения

В. В. Елисеев, А. И. Дмитриев, А. М. Сабоджянц, Э. В. Лаваришек, Ю. 3. Пескин и В. С. Моргайло

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

Заявитель

СЕРДЕЧНИК

Изобретение относится к виброформовоч:I"э:-му оборудованию для производства железоотонных труб.

Известны сердечники установок для изг)товления пространственных издел ий из бетонных смесей, содержащие по !крайней мере две формуюшие секции, в каждой из которых смонтирован возбудитель колебаний, и упругие элементы.

Недостатком таких сердечников я|вляет=я сложность изготовления изделий правильнОй геометрической формы и недостато иная надежность их раооты,при формовании длинномерных изделий.

Цель изобретения — устранение указанных недостатков. Это достигается за счет того, что сердечник имеет жесткий несущий каркас, к которому при помощи упругих элементов т1од ве113ены формующие ящики.

Ha чертеже H3o5pameH предлагаем1i111 ссрдеч.-:и к.

11(.сущая часть сердечника — каркас включает опорные столбы I, жестко соединенные .с плитами 2, на которых .при помощи

i:ïp 1I;.; элементов 8 устанавливаются формующие секции 4 и встроенные в них возбудители колебаний б. Сврдечник монтируется на опорсной плите б, а в !верхней части закрывается конусной крьшвкой 7.

Количество формующих секций определяется длиной формуемого изделия.

Работа сердечника производится следуюи;! м образом.

5 Сердечник в собранном виде устанавливается внутри формы, после чего в простра 1ство между ними подается бетонная смесь.

Одновременно включаются возбудители кол баний б всех секций. По мере заполнения фор10 мы бетонной смесью и ее уплотнения возбудители колебаний б последовательно отключаются. После уплотнения верхнего слоя смеси осуществляется распалубка изделия за счет съема изделия с формой с сердечника !

5 (при стационарной установке последнего) илп извлечения его пз отформованного издслнтя.

Предмет изобретения

Сердечник установки для изготовления про2О странственных изделий пз бетонных смесей, содержащий по крайней мере две формующпе

eel!èI!I, в кажд011 пз:I.оторых смоптпровя:! ВО3будитсль колеоа гий, и упругие элементы, Ог.,ичаюшиис.! тем, что, с целью обеспечения

25 Возможности изготовления пзделий,правильной геометрической формы и повышения надежности работы, сердечник выполнен с жестким несущим каркасом, к которому при помощи упругих элементов подвешены формующие

ЭО секции.
