Реферат



Союз Советских

СО4квлистимеских

Республик

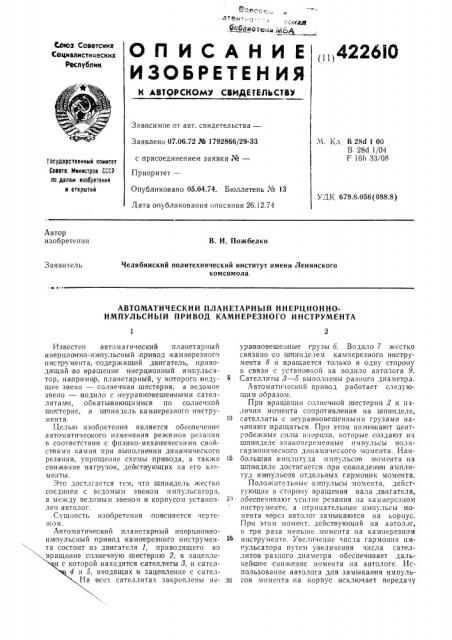

О П И С А Н И Е (Ä)422610

ИЗОБРЕТЕН ИЯ

К АВТ9РСКОМУ СВИДИЕПЬСТВУ

Зависимое от авт. свидетельства—

Заявлено 07.06.72 № 1792866/29-33 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 05.04.74. Бюллетень № 13

Дата опубликования описания 26.12.74

М. Кл. В 28d 1 00

В 28d 1/04

Р 16h 33/08

1осударственный комнтет

Совета Мнннстроа СССР

N делам нзооретеннй н отнрытнй

УДК 679.8.056(088.8) Автор изобретения

В, И. Пожбелко

Челябинский политехнический институт имени Ленинского комсомола

Заявитель

АВТОМАТИЧЕСКИЙ ПЛАНЕТАРНЪ|Й ИНЕРЦИОННОИМПУЛЬСНЪ|Й ПРИВОД КАМНЕРЕЗНОГО ИНСТРУМЕНТА

Известен автоматический планетарный инерционно-импульсный пр|ивод камнерезного инструмента, содержащий двигатель, приводящий во вращение инерционный имгульсатор, напримс|р, планетарный,:у которого ведущее звено — солнечная шестерня, а ведомое звено —,водило с неуравновешенными сателлитами, обкатьовающимися по солнечной шестерне, и цепиндель камнерезного инструме.нта.

Целью изобретения является обеспечение автоматичсокого изменения режимов резания в соответствии ic физико-механическими свойствами камня при выполнении динамического резания, упрощение схемы привода, а также снижение нагрузок, действующих на его элементы.

Это достигается тем, что шпиндель жестко соединен с ведомым звеном импульсатора, а между ведомым звеном и корпусом установлен автолог.

Сущность изобретения поясняется чертежом.

Автоматический планетарный инерционноимпульсный привод камнерез ного инструмента состоит из двигателя 1, приводящего во ,солнечную шестерню 2, в зацеплерой находятся сателлиты 8, и сател5, входящих в зацепление с сател1а всех сателлитах закреплены неуравновешенные грузы 6. Водило 7 жестко связано со шпинделем камнерезного инструмента 8 и вращаешься только в одну сторону в связи с установкой на водило автолога 9.

5 Сателлиты 8 5 выполнены разного диаметра.

Автоматический привод работает следующим образом.

При вращении солнечной шестерни 2 и наличии мотмепта сопротивления на шпинделе, 10 сателлиты с неуравновешенными грузами начинают вращаться. При этосм возникают центробежные силы инерции, которые создают на шпинделе зпакопеременные импульсы полигармонического динамического момента. Наи15 большая амплитуда импульсов момента на шпинделе достигается при совпадении амплитуд им1пульсов отдельных гармоник момента.

Положительные пмпулысы момента, действующие в сторону вращения вала двигателя, 2з обеспечивают усилие резания на камнерезном инструменте, а отрицательные импульсы момента через автолог замыкаются на корпус.

При этом момент, действующий на автолог, b 7pH раза меньше момента на камнерезном инструменте. Увеличение числа гармоник импульсатора путем увеличения числа сателлитов разного диаметра обеспечивает дальHей шее снижение момента на автологе. Использование автолога для замыкания импульзо сов момента на корпус исключает передачу

422610

5 7

Составитель В. Смыслов

Техред Е. Борисова

Редактор Г. Кузьмина

Корректор 3. Тарасова

Заказ 518 Изд, № 684 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография ¹ 4 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14 через него потока мощности, что вместе со снижением нагрузок способспвует повышению долговечности и надежности его работы.

Скорость вращения шпинделя камнерезного инст1румента определяется моментом сопротивления на шпинделе, т. е. физико-механическими свойствами горных пород. DpH увеличении око рости вращения шпинделя обороты сателлитов уменьшаются, что вызывает снижение центробежных сил инерции и соотвеспвенно снижение амплитуд импульсов ди намического момента на камнорезном инструменте. Таким образом, режимы резания автоматически из;меняются в icooTветствии с физико-механическими свойствами камня прои обеспечении процеоса динамического реза|ния. Это позволяет более полно использовать мощность двигателя, повы сить производительность машкин и cíHç Hòü энергоеико сть процеоса резания.

Для уменьшения воздействия инерционных сил со,стороны импулысатора на д вигатель, саTeJIJIIHты меньших диаметров входят IB зацепление с сателлитами большего диаметра.

П ри этом инерционные моменты от сателли ToiB меньших,д иаметров передаются на сателлиты больших диаметров и, так как действуют в противоположную сторону, то уменьшается инерционное воздействие от сателлитов большего диаметра на двигатель, улучшая условия его раооты.

Предмет изобретения

Автоматичесиий планетарный и нерционноимпульсный .привод камнерезного и нструмен1р та, содержащий двигатель, при водящий во вращение инерционный им п1ульсатор, на пример, планета!р ный, у которото ведущее звено— солнечная шестерня, а ведомое звено — водило с неуравновешенными сателлита|ми, обкатывающим ися по солнечной, шестерне, и шпиндель камнерезного инстру». ента, отличающийся тем, что, с целью обеспечения aiamматичесиого изменения режимов резания в соответствии с физлко-механическими свойсгBawiH,камня при создании динамического процесса резания, предогвращен ия поломок IIpHвода при заклинивании инструмента и упрощения конспрукци и |привода, шпиндель жестко соединен с ведомым звено м им пульсатора, а между ведомым звеном импульсатора и iêoðпусом установлен автолог.
