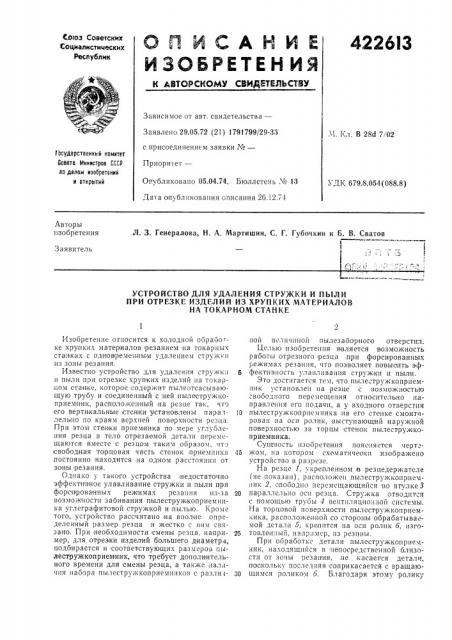

Патент ссср 422613
Иллюстрации
Показать всеРеферат
Маз Советских
СО4иалистимеских
Республим
ОЛИСДНИЕ
ИЗОБРЕТЕН ИЯ
Зависимое от авт. свидетельства—
Заявлено 29.05.72 (21) 1791799/29-33 с присоединением заявки ¹â€”
Приори ет—
Опубликовано 05.04.74. Бюллетень ¹ 13
Дата опубликования описания 26.12.74
Л1. Кл. В 28d 7! 02
f осударстаенный комитет
Совета 1иинистроа СССР но делам изобретений и открытий
УДК 679.8.054 (088.8) Авторы изобретения
Л. 3. Генералова, Н. А. Мартишин, С. Г. Губочкин и Б. В, Сватов
Заявитель
УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ СТРУЖКИ И ПЫЛИ
ПРИ ОТРЕЗКЕ ИЗДЕЛИЙ ИЗ ХРУПКИХ МАТЕРИАЛОВ
НА ТОКАРНОМ СТАНКЕ
Изобретение относится к холодной обработке хрупких матер!иалов резанием на токарных станках с одновременным удалением стружки из зоны резания.
Известно устройство для удаления стружки и пыли при отрезке хрупких изделий «а токарном станке, которое содержит пылеотсасывающую трубу и соединенный с ней пылвстружкоприемник, расположенный на резце так, чго его вертикальные стенки установлены парачлелыно по краям верхней поверхности резца.
При этом стен!ки приемника по мере углубления резца в тело отрезаемой детали перемещаются вместе с резцом таким образом, что свободная торцовая часть стенок приемника постоянно находится на одном расстоянии от зоны резания.
Однако у такого устройства недостаточно эффективное улавливание стружки и пыли при форси!рованных режимах резания из-за возможности забивания пылестружкоприемника углеграфитовой стружкой и пылью. Кроме того, устройство рассчитано на вполне опр"деленный размер резца и жестко с ним связано. При необходимости смены резца, например, для отрезки изделий большего диаметрл, подбирается и соответствующих размеров пылесгружкоприемник, что требует дополнительного времени для смены резца, а также наличия набора пылестружкоприемников с разли- ной величиной пылезаборного отверстия.
Целью изобретения является возможность работы отрезного !резца при форси!рованных режимах резания, что позволяет повысить эф5 фективность улавливания стружки и пыли.
Это достигается тем, что пылестружкопрпемник установлен на резце с возможностью свободного перемещения относительно направления его подачи, а у входного отверстия
10 пылестружкопрнемника на его стенке смонтирован па оси ролик, высгупающий:наружной поверхностью за торцы стенок пылесгружкоприемника.
Сущность изобретения поясняется черте15 жом, на котором схематичеокн изображено устройство в разрезе.
На резце 1, укрепленном !в резцедержателе (не показан), расположен пылеструя коприемник 2, авободно перемещающийся во втулке 3
2(} параллельно осн резца. Crpyæêà отводится с помощью трубы 4 вентиляцно:-ной системы.
На торцовой поверхности пылестружкоприемника, расположенной со стороны обрабатываемой детали 5, крепится на оси ролик о, изго25 товленный, например, нз резины.
При обработке детали пылестружкоприемник, находящийся в непосредственной близости от зоны резания, не касается детали, поскольку последняя соприкасается с вращаю30 щимся роликом 6. Благодаря этому:ролику
422613
Предмет изобретения
Составитель Д. Гончаров
Техред Е. Борисова
Корректор 3. Тарасова
Редактор Г. Кузьмина
Заказ 518 Изд, № 684 Тираж 537 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д, 4/5
Типография ¹ 4 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14 трение скольжения между обрабатываемой деталью и корпусом пылеприемника заменено трением качения. При движении резца 1 вглубь обраоатываемой детали пылестружкопр иемник 2, установленный свободно на резце, находясь в постоянном контакте с деталью 5 через ролик 6, остается в неизменном положении относительно детали.
Факел стружки и пы.ти агод действием разрежения в вентиляционной системе попадает в пылестружкоприемник, где скорость его частично гасится, а стружка и пыль на правляюгся в трубу 4 и далее — в вснтиляционпу.о систему.
При соответствующем оформле н ии узла крепления ролика к пылестружкоуловител ю предлагаемое устройство может быть использовано и для проходных,резцо|в.
Устройство для удаления стружки и пыли при отрезке изделий из хрупких матер иалов на токарном станке, содержащее пылеотсасывающую трубу, соединенный с ней пылестружкоприемник, ра сположен ный на резце, от,гичаюи4ееся тем, что, с целью повышения эффек1р тивности удаления стружки и пыли при регу,IKpoB3HHH режимов резания, пылестружкоприемник установлен на резце с возможностью свободного перемещения относительно направления его подачи, а у входного отвер15 стия пылестружкоприемн ика на его стенке смонтирован на оси ролик, выступающий наружной поверхностью за торцы стенок пылеструнгкоприемника.
