Класс ЗОК,¹ 42262

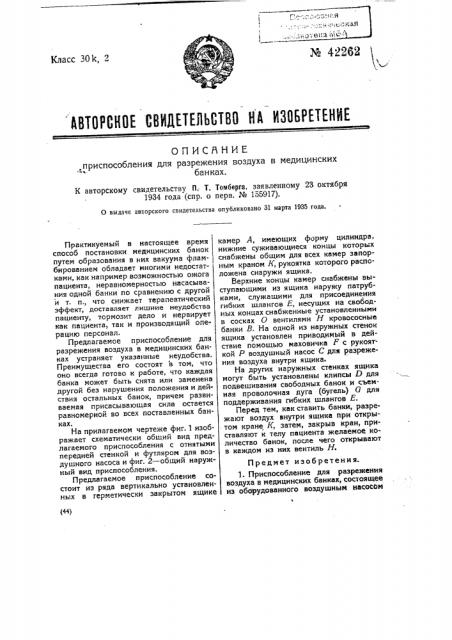

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСННИЕ.приспособления для разрежения воздуха в медицинских банках.

К авторскому свидетельству П; Т. Томберга, заявленному 23 октября

1934 года (спр. о перв. ¹ 155917).

0 выдаче авторского свидетельства опубликовано 31 марта 1935 года. (44) Практикуемый в настоящее время способ постановки медицинских банок путем образования в них вакуума фламбированием обладает многими недостат- ками, как например возможностью ожога пациента, неравномерностью насасывания одной банки по сравнению с другой и т. и., что снижает терапевтический эффект, доставляет лишние неудобства пациенту, тормозит дело и нервирует как пациента, так и производящий операцию персонал.

Предлагаемое приспособление для разрежения воздуха в медицинских банках устраняет указанные неудобства.

Преимущества его состоят в том, что оно всегда готово к работе, что каждая банка может быть снята или заменена другой без нарушения положения и действия остальных банок, причем развиваемая присасывающая сила остается равномерной во всех поставленных банках.

На прилагаемом чертеже фиг. 1 изображает схематически общий вид предлагаемого приспособления с отнятыми передней стенкой и футляром для воздушного насоса и фиг. 2 — общий наружный вид приспособления.

Предлагаемое приспособление состоит из ряда вертикально установленных в герметически закрытом ящике камер А, имеющих форму цилиндра, нижние суживающиеся концы которых снабжены общим для всех камер запорным краном К, рукоятка которого расположена снаружи ящика.

Верхние концы камер снабжены выступающими из ящика наружу патрубками, служащими для присоединения гибких шлангов Е, несущих на свооодных концах снабженные установленными в сосках О вентилями Н кровососные банки В. На одной из наружных стенок ящика установлен приводимый в действие помощью маховичка F с рукояткой P воздушный насос С для разрежения воздуха внутри ящика.

На других наружных стенках ящика могут быть установлены клипсы D для подвешивания свободных банок и съемная проволочная дуга (бугель) 0 для поддерживания гибких шлангов Е.

Перед тем, как ставить банки, разрежают воздух внутри ящика при открытом кране К, затем, закрыв кран, приставляют к телу пациента желаемое количество банок, после чего открывают в каждом из них вентиль Н.

Предмет изобретения.

1. Приспособление для разрежения воздуха в медицинских банках, состоящее из оборудованного воздушным насосом

Ф ..1 и.в в в в герметически закрытого ящика, отличающееся тем, что внутри ящика расположен ряд вертикально установленных цилиндрических камер А, снабженных в днищах патрубками, из которых нижние патрубки, снабженные общим для них запорным краном К, служат для сообщения камер А с полостью герметического ящика по образовании в нем вакуума, верхние же патрубки, выведенные из полости ящика наружу, служат для

Эксперт и редактор Ф. И Тавилдаров

Корректор Н.. В. Неменко присоединения гибких шлангов Е, соединенных свободными концами с медицинскими банками В, снабженными сосками

С с запорными вентилями Н.

2. В приспособлении по и. 1 снабжение герметического ящика устанавливаемыми на наружных стенках его защелками (клипсами) D для подвешивания свободных банок и проволочной дугой (бугелем) 0 для поддерживания гибких шлангов Е во избежание перегибания их
