Способ терлюмеханической обработки алюминиево-маениевых сплавов

Способ терлюмеханической обработки алюминиево-маениевых сплавов

Иллюстрации

Показать все

Реферат

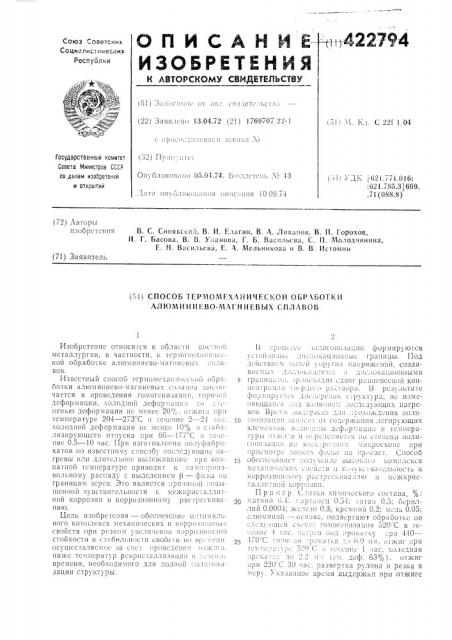

Союз Советс)(их

Социо)!исти()есн(их

P Q C )"! 7 () 31 )(k( (61) . ), HHC: мо(от;l!31« (В 1Стсльс!"13;:. (22) Заяв,ic!!0 13.04.72 (2! ) 1769707 22-1 ! I j) i C (Д I: I (. 1 1: I . 1 3;:, )! 13 К ; ¹ (32) jl!; i() (!с;

i )1! .(!. Кг!. С 221 1,04

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий

Опубли«он l!iо 0().01.74. Б! )г!лстспь Хр 13 (,)3)1 УДЕ, I621,771.016:

: 62 1. 785.31 669.

: 7— 1(088.8), I,;!TH оп(блп«оь;1:)!Ия Oil! Iñ;! IIIIÿ 10.09.) 4 (72) Авторы изобретения

В. С. Синявски j, В. И. Елагин, В. А. Лива Io)3, В. П. Горохов, И. Г. Басова, В. В. У. анова, Г, Б. Васильева, С. П, )Чолодчин!!на, Е. Н. Васильева, Г. А. Мельникова и В. В. Истомин (71) Заявитель (54) СПОСОБ ТЕРЧО))1ЕХАН ИЧЕС1(ОЙ ОЪРАБОТКИ

АЛК)МИ Н ИЕВО-1ЧАГН И ЕВЪ|Х СПЛАВОВ

Изобретение относится к обласп! ",13i (пой

1)!Стялл рГии, В частности, и тср31 0 (10. (;! и! .:!(). кой обработке алюминисво-маг !псвых;1!ëàВОВ.

Извсстньш спосоо термомехяп:! icc«011 00pilботки алюминиево-магниевых сила ВОВ 3;! «.! I<) чается в проведении гомогенизацпп, горя с:! деформации, холодной дефор, !IIH I c0 пенью деформации нс менее 20%, отжиг;, 1 !р:! температуре 204 — 273 С В гсчение 2 — 2-1 холодной деформации не менее 10,p ., с (!бплизирующего отпуска при 66 — 177 С I> " "lснис 0,5 — 10 час. При изго!ов IcIILIII:!Олуфаорпкатов Ilo известному способу !ослсдующпс- паГрсВы или д.lи 1 сл ьпос Вьlгlсжи1311 пи с i! j) Ii 1(0)!натпой температуре приводяг к сямопро:!звольному распаду с выделением (g — фазы по границам зерен. 3то является:!рп !Иноп повыгнс!ной чувсп)птсльнос ги к межкрис" аллит1101k кОР Рози и и к013РОЗ)IOIIII 0. )13 P Hc I Рсе«ИIЗЯпню.

Цель изобретения — обеспечение 0:!п!мального комплекса механических и коррозпоп!!ых сВОЙстВ IIPH P(з«0 (!,.Вс.lи.!Спин ко()РО 3ИО)! !Оп стоикости и с гаон 1! kl!!c! и свойс ГВ 13;) !31. i ) .(I .!!. осуществляемое за с, сг проведен! я о))ж:)!;!, пи)кс тстl псрятx р р(. кр! Ic Ялл изя)1п!! !3: . чс и:! времени, необходимого для пол)!Оп «ол:и о;1:.lзации структуры.

j> !, ;)ОIILC(C 10 kHI OI1!!ÇH! lili (k)OP31!kP) 10ТСЯ мi I (!Ii !il:)ь,с .,Ii, H)! .;Iц:IO!ill!)IC ГpHII!IUI>l, ПОД д(!!с Вис ):lдлсй ) Ilj)), Их 1! !Пр)!жснпй, созда!

3 1 ) 1! >! .;1. . ). Г l i )!, 1); )1; . и ) :. I: I;1! 1: Г i i) « 11 i 110 П и Ы М И

5 1 р Винца ."..., j) >) I I 0! Одп 1 CÄ;ÇHI p "! 13110ВСCil0!i конI1(. ll p H !1:!! I!!cp (0 () р;! С I Вор() . 1> роз) гl ь )я те (()ОРМПР((! CH I)!C«(.",)(. !Я)! С . РМ«ТМPII, II(. И.>МС:! и !ОЩЯ и с)! Л)) L 13, I il)1) H!c! !! Oc 10Д) !ОЩпх ИЯГРс

130i3. !3РС "..,; )ы, Р)к:(!,,;.1)1: Охождсни)! ИОЛИ)() . Опиз ) !.Ип за!I!Ic!! О СОдс))ж!1 ни)1 лсГирт Iощих

ЗЛО. !(:110!>. !3.,Ill .: . .!>! ДефОР):clL!!i!i li С )ill(>PHГУРЫ ()) Ж:i. .() il 0!.Р(. 1С, 1)!С 1, )1 По C!piliï;1 ПОЛИ-! 0III. ç ).L:IH и» ал.:р ....О): 1:!«роскопс при

ПРОС3!ОIPi ГОП«ПХ ф.).!!>l ПЯ IiPOC!!C I (IIOCOO

)5 Обсе:)с !il!3:!ст::Ол) lcll;lc Высо«,)! () iiO)1!I, Iскса

МСХ;) П;!Ч(.(. «II!, («)(,и.: 13 П 1:..! ) 1>.", .и )I I СЛЬ;1ОС I Ь К

«ОPPОЗИО!I::Ом (P!")(ГРiс«II!3 1,1:i!o 1! 3!еж)(13ис—

Т<1 1 11 ??>10й КО )" ОЗ) ! t

П p H )i c p. (,I:I Г«ll х11)!и 1(.С«ОГÎ 00(! !313Я, %:

2р ): i ll! HI! 0.4; .: Hj) ci! !Сц О.,)4; 1li ГЯ:! 0,0; OcpH. kлпй 0,0001; жс,!Сзо 0.3; крее!1(нй 0,2; м.дь 0,05;

Ялют!и!н!й — Oci!OHЯ, подвергают обраоог«е по

,,зс 1);OLII ll с«():i : Гомогснпзяцпя 5 0 С В Гс)с:1:lc 4 ч()с.:.;;!",,), .3 под про«я;«у «рп 440—

1 U С,:0;)il:,:Iя:.ро«;! I«P,,,) 6,(О I)l, OI)kiHI !рн

,31., Я1(!). 0"0 С и i(!:i .iHli I:!Яс, х IO;(I!ask

:!p0«H l«.: l(0 ".2,: .i (.„. дсф, 63Ptp). огжиг

:ри 220 С 30 :ac. развертка рулона и резка в мсР) .,(I(H3 kllkIoc 13PO)IH Выдс|)жки пРи ОтжиГс

4227(14 Время до разруп1ения от

Icopp(33II0HIIoI 0 растрескиваи((я 13 „скобе" ири; 0,9

0 я после нагрева Ilp!I

100 =C в течение одной подели, сутки

Е ор роз и я в 8 " -ном р а створе (IaCI в течение

24 час

Механические свойства ха 3акте глуоина, мкр В,г, КГ,(М((1 кг,ммв

Язвенная 140

180

Предмет изобретения

П(а"I;! в;(т лв Л. Гол(1бева

Редактор О. Филиппова Тсхре i Л. Богданова Ко13рс1(то!3 Л. Орлова

3;I;(! 3 2309 !5 11(3 1, а (оз 1 праги (151 !о!01IIcIIoc

11i II!1 1! iI I Го, )д(а1; i:i," ::i, i 0 к((1, с. (1 Co!!(.:! (I:!.Ii(! ст1 ов СС(".Р

:I(i;I, :.i ; м ":!" б f г(!i;i :1 ((таj û i I! Й

Мо I(!!it. Ж 35, 1 IVIII(:3: я иаб., д. 4 5

Ти!I:(19 ôi(I(, пр. Г".II(,iî!I:I 2 ниже темпера гуры рскристаллнзац Ii! 0!5((н !11311 "I 1!Ол но гм !10. 111 ГО I! И 3Л I!Ии, I О 1 00,(! .

Способ термо1ясханнчсской обработки à110минисво-магниевых сплав(3!3, включаюгцнй «3З10ГЕIIII33!III Ю, ГОР ЯЧ1 10 И .,1). 1(3ДН !О,!СфОР 3! c! . Ii!:! дорекристаллнзаци(ишый отжиг, о т л н»оH 1аб Iii!10 р!!в(деч1ы с!3юйс i ва нолучснных

С Г(I I Г К О 13 . ш и и с я 1.см, ч !о, с целью повышения корро:3 !101 . 11 ы х н м с.х а н и (с и iI с в О 1 с т В, О т>к и Г H и:ж е

5 гсм, сратур рекрнсталлизации производится в тс(! 11110 времени, необходимого для нолной 110:I! I I III I II 331IH II.
