Патент ссср 422810

Патент ссср 422810

Иллюстрации

Показать все

Реферат

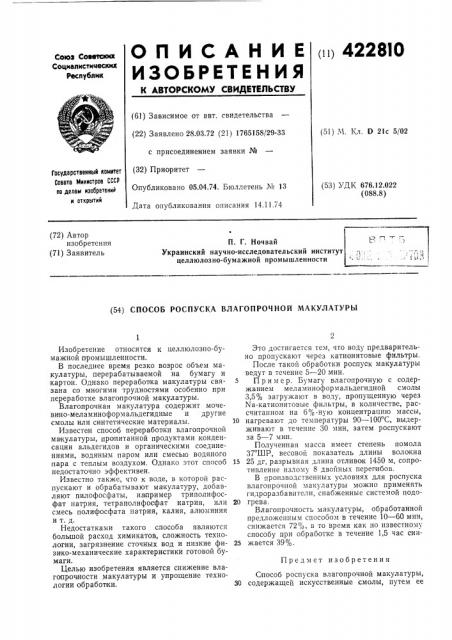

O n H C A H H E,, 4228lO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советеких

Социалистимесиих

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.03.72 (21) 1765158/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.74. Бюллетень ¹ 13

Дата опубликования описания 14.11.74 (51) М. Кл. D 21с 5/02

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 676.12.022 (088.8) (72) Автор изобретения (71) Заявитель

П. Г. Ночвай

Украинский научно-исследовательский институт целлюлозно-бумажной промышленности (54) СПОСОБ РОСПУСКА ВЛАГОПРОЧНОй МАКУЛАТУРЫ

Предмет изобретения

Изобретение относится к целлюлозно-бумажной промышленности.

В последнее время резко возрос объем макулатуры, перерабатываемой на бумагу и картон. Однако переработка макулатуры связана со многими трудностями особенно при переработке влагопрочной макулатуры.

Влатопрочная макулатура содержит мочевино-меламиноформальдегидные и другие смолы или синтетические материалы.

Известен способ переработки влагопрочной макулатуры, пропитанной продуктами конденсации альдегидов и органическими соединениями, водяным паром или смесью водяного пара с теплым воздухом. Однако этот способ недостаточно эффективен.

Известно также, что к воде, в которой распускают и обрабатывают макулатуру, добавляют пилофосфаты, на|пример триполифосфат натрия, тетраполифосфат натрия, или смесь полифосфата натрия, калия, алюминия и т. д.

Недостатками такого способа являются большой расход химикатов, сложность технологии, загрязнение сточных вод и низкие физико-механические характеристики готовой бумаги.

Целью изобретения является снижение влагопрочности макулатуры и упрощение технологии обработки.

Это достигается тем, что воду предварительно пропускают через катионитовые фильтры, После такой обработки роспуск макулатуры ведут в течение 5 — 20 мин.

5 Пример. Бумагу влагопрочную с содержанием меламиноформальдегидной смолы

3,5% загружают в воду, пропущенную через

Na-катионитовые фильтры, в количестве, рассчитанном на 6 /о -ную концентрацию массы, 10 нагревают до температуры 90 — 100 С, выдерживают в течение 30 мин, затем роспускают за 5 — 7 мин.

Полученная масса имеет степень помола

37 ШР, весовой показатель длины волокна

15 25 дг, разрывная длина отливок 1450 м, сопротивление излому 8 двойных перегибов.

В производственных условиях для роспуска влагопрочной макулатуры можно применять гидроразбавители, снабженные системой подо20 грена.

Влагопрочность макулатуры, обработанной предложенным способом в течение 10 — 60 мин, снижается 72 0, в то время как по известному способу при обработке в течение 1,5 час сни25 жаетсЯ 39 о/о.

Опособ роспуска влагопрочной макулатуры, 30 содержащей искусственные смолы, путем ее

422810

Составитель В. Безбородова

Редактор Г. Кузьмина Техред Л. Богданова Корректор Л. Царькова

Заказ 2308/15 Изд. № 713 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 обработки водой, отличающийся тем, что, с целью снижения влагапрочноети макулатуры и упрощения технологии обработки, воду предварительно пропускают через катйоиитоВь1е фильтры.
