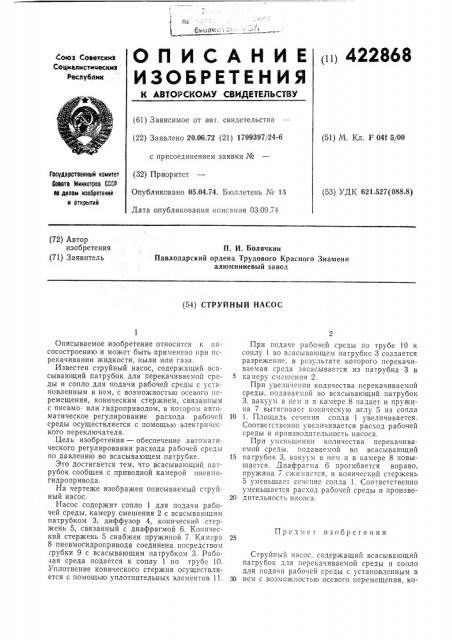

(«) 422868

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Реслублик (61) Зависимое от а|вт. свидетельства (22) Заявлено 20.06.72 (21) 1799397/24-6 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.74. Бюллетень ¹ 13

Дата опубликования описания 03.09.74 (51) М. Кл. F 04f 5/00

Государственный комитет

Совета Министров СССР на делам изобретений и открытий (53) УДК 621.527(088.8) (72) Автор изобретения (71) Заявитель

П. И. Болячкин

Павлодарский ордена Трудового Красного Знамени алюминиевый завод (54) СТРУЙНЫЙ НАСОС

Описываемое изобретение относится и «асосостроению и может быть применено «ри псрекачивании жидкости, пыли или газа.

Известен струйный насос, содержащий всасывающий патрубок для перекачиваемой среды и сопло для подачи рабочей среды с установленным в нем, с возможностью осевого перемещения, коническим стержнем, связанным с пневмо- или гидроприводом, в котором автоматическое регулирование расхода рабочей среды осуществляется с помощью электрического переключателя.

Цель изобретения — обеспечение автоматического регулирования расхода рабочей среды по давлению во всасывающем патрубке.

Это достигается тем, что всасывающий патрубок сообщен с приводной камерой пневмогидропривода.

На чертеже изображен описываемый струйный насос.

Насос содержит сопло 1 для подачи рабочей среды, камеру смешения 2 с всасывающим патрубком 3, диффузор 4, конический стержень 5, связанный с диафрагмой 6, Конический стержень 5 снабжен пружиной 7, Камера

8 пневмогидропривода соединена посредством рубки 9 с всасывающим патрубком 3. Рабочая среда подается к соплу 1 по трубе 10.

Уплотнение конического стержня осуществляется с помощью уплотнительных элементов 11.

При подаче рабочей среды по трубе 10 к соплу 1 во всасывающем патрубкс 3 создается разрежение, в результате которого перекачиваемая среда засасывается из патрубка 3 в

5 камеру смешения 2.

При увеличении количества перекачиваемой среды, подаваемой во всасывающий патрубок

3, вакуум в нем и в камере 8 падает и пружина 7 вытягивает коническую иглу 5 из сопла

10 1. Площадь сечения сопла 1 увеличивается.

Соответственно увеличивается расход рабочей среды и производительность насоса.

При уменьшении количества перекачиваемой среды. подаваемой во всасывающий

15 патрубок 3, вакуум в нем и в камере 8 повышается. Диафрагма 6 прогибается вправо, пружина 7 сжимается, и конический стержень

5 уменьшает сечение сопла 1. Соответственно у.меньшается расход рабочей среды и произво20 дительность насоса.

Прсдмет изобретения

Струйньш насос, содержащий всасывающий патрубок для перекачиваемой среды и сопло для подачи рабо 1ей среды с установлеíHûì в

30 нем с возможностью осевого перемещения, ко422868

Составитель М. Бескина

Техред Л. Богданова

Корректор А. Дзесова

Редактор Н. Вирко

Заказ 2204(15 Изд. № 668 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ническим стержнем, связанным с пневмо- или гидроприводом, отличающийся тем, что, с целью обеспечения автоматического регулирования расхода рабочей среды по давлению во всасывающем- патрубке, последний сообщен с приводной камерой пневмо- гидропривода.
