Реферат

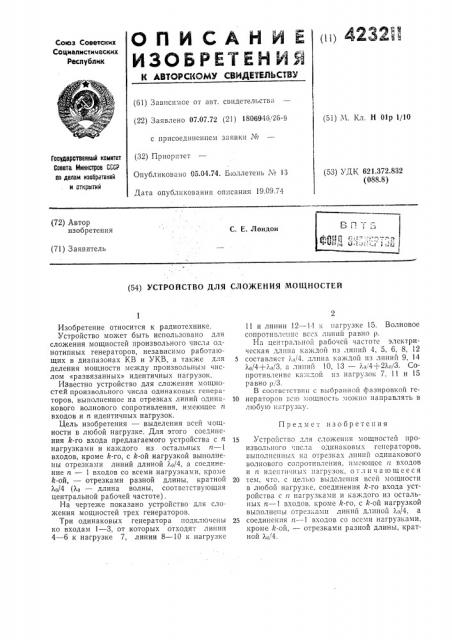

О П И С А н И Е (11) 4232Ц

ИЗОБРЕТЕЙ ИЯ

Союз Советских

Социв тистиивских

Республик (б1) Зависн»ое от авт. свидетельства (22) Заявлено 07.07.72 (21) 1806946 26-9 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.74. Ьюллетень ¹ 13

Дата опубликования описания 19.09.74 (51) М. Кл. H 01р 1/10

Гааударатвенва камитет

Саеета Миннатрае СССР аа делам иэааретений и аткрытнй (53) УДК 621.372.832 (088.8) (72) Автор изобретения

С. Е. Лондон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЛОЖЕНИЯ МОЩНОСТЕЙ

Предмет изобретения

Изобретение относится к радиотехнике.

Устройство может быть использовано для сложения мощностей произвольного числа однотипных генераторов, независимо работающих в диапазонах КВ и УКВ, а также для деления мощности между произвольным числом «развязанных» идентичных нагрузок.

Известно устройство для сложения мощностей произвольного числа одинаковых генераторов, выполненное на отрезках линий одинакового волнового сопротивления, имеющее и входов и и идентичных нагрузок.

Цель изобретения — выделения всей мощности в любой нагрузке. Для этого соединения k-ro входа предлагаемого устройства с и нагрузками и каждого из остальных и — 1 входов, кроме k-го, с k-ой нагрузкой выполнены отрезками линий длиной 4/4, а соединение и — 1 входов со всеми нагрузками, кроме

k-ой, — отрезками разной длины, кратной

Хю/4 (Хю — длина волны, соответствующая центральной рабочей частоте) .

На чертеже показано устройство для сложения мощностей трех генераторов.

Три одинаковых генератора подключены ко входам 1 — 3, от которых отходят линии

4 †к нагрузке 7, линии 8 — 10 к нагрузке

11 и линии 12 — 14 к нагрузке 15. Волновое сопротивл,íèñ всех лшпш равно р.

На центральной рабочей частоте электрическая длина каждой пз лшпш 4, 5, б, 8, 12

5 составляет 4>/4, длина каждой нз линий 9, 14 лю/4+i. 3, а линий 10, 13 — Ь/4+2Ь/3. Сопротивление каждой нз нагрузок 7. 11 и 15 равно о 3.

В соответствии с выбранной фазировкой ге10 нераторов всю мощность можно направлять в любую нагрузку.

15 Устройство для сложе)шя мощностей произвольного шсла одиHàêîâûх генераторов, выполненных на отрезках лшшй одинакового волнового сопротивления, имеющее и входов и и идентичных нагрузок, о т л и ч а ю щ е е с я

20 тем, что, с целью выделения всей мощности в любой нагрузке, соединения k-ro aroma устройства с и. нагрузками и каждого из остальных и — 1 входов. кроме k-го, с k-ой нагрузкой вьполнепы отрез амп линий длиной >.n/4, а

25 соединения и — 1 входов со всеми нагрузками, кроме k-ой, — отрезками разной длины, кратной Хю/4.
