ц 423270

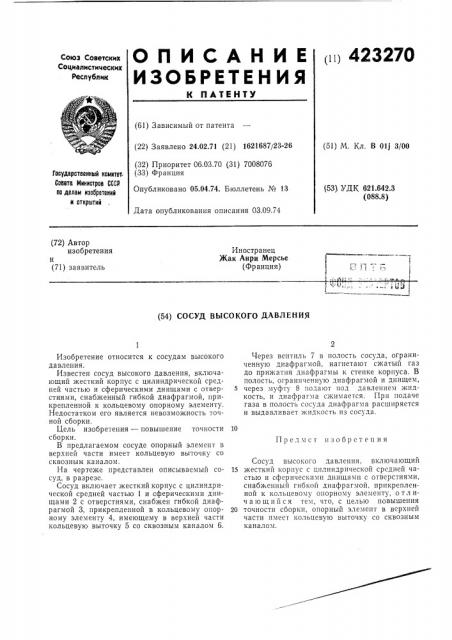

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (61) Зависимый от патента (22) Заявлено 24.02.71 (21) 1621687/23-26 (51) М. Кл. В ОЦ 3/00 (32) Приоритет 06.03.70 (31) 7008076 (33) Франция

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.642.3 (088.8) Опубликовано 05.04.74. Бюллетень ¹ 13

Дата опубликования описания 03.09.74 (72) Автор изобретения и (71) заявитель

Иностранец

Жак Анри Мерсье (Франция) (54) СОСУД ВЫСОКОГО ДАВЛЕНИЯ

Через вентиль 7 в полость сосуда, ограниченную диафрагмой, нагнетают сжатый газ до прижатия диафрагмы к стенке корпуса. В полость, ограниченную диафрагмой и днищем, 5 через муфту 8 подают под давлением жидкость, и диафрагма сжимается. При подаче газа в полость сосуда диафрагма расширяется и выдавливает жидкость из сосуда.

Сосуд высокого давления, включающий

15 жесткий корпус с цилиндрической средней частью и сферическими днищами с отверстиями, снабженный гибкой диафрагмой, прикрепленной к кольцевому опорному элементу, о т л ич а и шийся тем, что, с целью повышения

20 точности сборки, опорный элемент в верхней части имеет кольцевую выточку со сквозным каналом.

Изобретение относится к сосудам высокого давления.

Известен сосуд высокого давления, включающий жесткий корпус с цилиндрической средней частью и сферическими днищами с отверстиями, снабженный гибкой диафрагмой, прикрепленной к кольцевому опорному элементу.

Недостатком его является невозможность точной сборки.

Цель изобретения — повышение точности сборки.

В предлагаемом сосуде опорный элемент в верхней части имеет кольцевую выточку со сквозным каналом.

На чертеже представлен описываемый сосуд, в разрезе.

Сосуд включает жесткий корпус с цилиндрической средней частью 1 и сферическими днищами 2 с отверстиями, снабжен гибкой диафрагмой 3, прикрепленной в кольцевому опорному элементу 4, имеющему в верхней части кольцевую выточку 5 со сквозным каналом 6.

Предмст изобретения

423270
