Реферат

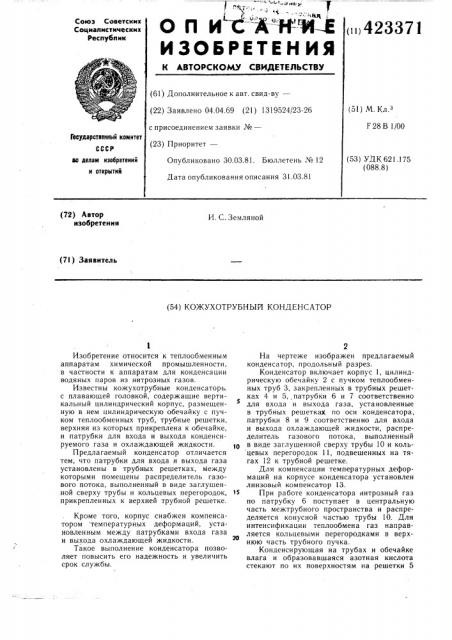

О П И С А"Н- -ЪЁЙ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респубпнк

< 423371

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.04.69 (21) 1319524/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) У К„ з

F288!/00

Гесударстеениый комитет (53) УДК 621.175 (088.8) Опубликовано 30.03.81. Бюллетень № 12 аа делам изобретений и открытий

Дата опубликования описания 31.03.81 (72) Автор изобретения

И. С. Земляной (7I ) Заявитель (54) КОЖУХОТРУБНЫЙ КОНДЕНСАТОР

Изобретение относится к теплообменным аппаратам химической промышленности, в частности к аппаратам для конденсации водяных паров из нитрозных газов.

Известны кожухотрубные конденсаторь. с плавающей головкой, содержащие вертикальный цилиндрический корпус, размещенную в нем цилиндрическую обечайку с пучком теплообменных труб, трубные решетки, верхняя из которых прикреплена к обечайке, и патрубки для входа и выхода конденсируемого газа и охлаждающей жидкости.

Предлагаемый конденсатор отличается тем, что патрубки для входа и выхода газа установлены в трубных решетках, между которыми помещены распределитель газового потока, выполненный в виде заглушенной сверху трубы и кольцевых перегородок, прикрепленных к верхней трубной решетке.

Кроме того, корпус снабжен компенсатором температурных деформаций, установленным между патрубками входа газа и выхода охлаждающей жидкости.

Такое выполнение конденсатора позволяет повысить его надежность и увеличить срок службы.

На чертеже изображен предлагаемый конденсатор, продольный разрез.

Конденсатор включает корпус 1, цилиндрическую обечайку 2 с пучком теплообменных труб 3, закрепленных в трубных решетках 4 и 5, патрубки 6 и 7 соответственно для входа и. выхода газа, установленные в трубных решетках по оси конденсатора, патрубки 8 и 9 соответственно для входа и выхода охлаждающей жидкости, распределитель газового потока, выполненный в виде заглушенной сверху трубы 10 и коль цевых перегородок 11, подвешенных на тягах 12 к трубной решетке.

Для компенсации температурных деформаций на корпусе конденсатора установлен линзовый компенсатор 13.

При работе конденсатора нитрозный газ по патрубку 6 поступает в центральную часть межтрубного пространства и распределяется конусной частью трубы 10. Для интенсификации теплообмена газ направляется кольцевыми перегородками в верхнюю часть трубного пучка.

Конденсирующая на трубах и обечайке влага и образовавшаяся азотная кислота стекают по их поверхностям на решетки 5

Формула изобретения и отводятся через отверстия в решетке и патрубки 14. Охлажденный нитрозный газ выводится через отверстия 15 в патрубок 7.

Навстречу газу по патрубку 8 подается охлаждаюшая вода, которая поступает в трубы 3, и, выходя из них, обтекает обечайку и удаляется по патрубку 9. Образовавшиеся хлориды, выделяющиеся из воды, беспрепятственно удаляются по патрубку 16.

1. Кожухотрубный конденсатор с плаваюшей головкой, содержаший вертикальный цилиндрический корпус, размещенную в нем

42337 1

4 цилиндрическую обечайку с пучком теплообменных труб, трубные решетки, верхняя из которых прикреплена к обечайке, и патрубки для входа и выхода конденсируемого газа и охлаждающей жидкости, отличающийся тем, что, с целью увеличения срока службы, патрубки для входа и выхода газа установлены в трубных решетках, между которыми помещен распределитель газового потока, выполненный в виде заглушенной сверху трубы и кольцевых перегородок, прикрепленных к верхней трубной решетке.

2. Конденсатор по п. 1, отличающийся тем, что корпус снабжен компенсатором температурных деформаций, установленным между патрубками входа газа и выхода охлаждаюшей жидкости.
