Устройство для считывания графической информации

Устройство для считывания графической информации

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ, содержащее оптически соединенные штриховую меру,оптическую систему с масштабной сеткой и телевизионную трубку с отклоняющей системой, логический блок, блок отсчета, отличающееся тем, что, с целью повышения точности считывания, в устройство введен блок 'временной задержки, подключенный к логическому блоку и блоку отсчета, соединенным между собой, а генератор строчной развертки отклоняющей системы выполнен в виде генератора нелинейных функций.

ÄÄSIJÄÄ423392

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(51) G 06 К 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

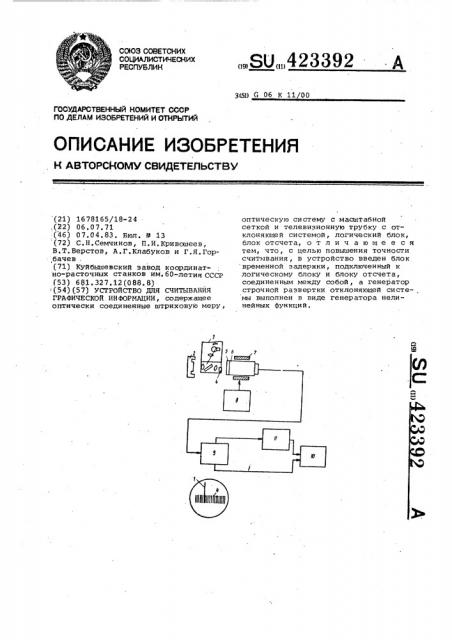

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ, Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 1678165/18-24 ,(22) 06.07.71 (46) 07.04. 83. Бюл. Р 13 (72) С. H. Семчинов, П. И. Кривошеев, В.Т.Верстов, А.Г.Клабуков и Г.Я.Гор,бачев . (71) Куйбышевский завод координатно-расточных станков им. 60-летия СССР (53) 681. 327. 12 (088. 8) (54)(57) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ

ГРАФИЧЕСКОЙ ИНФОРМАЦИИ, содержащее оптически соединенные штриховую меру . оптическую систему с масштабной сеткой и телевизионную трубку с отклоняющей системой, логический блок, блок отсчета, о т л и ч а ю щ е е с я тем, что, с целью повышения точности считывания, в устройство введен блок временной задержки, подключенный к логическому блоку и блоку отсчета, соединенным между собой, а генератор строчной развертки отклоняющей системы выполнен в виде генератора нелинейных функций.
