Реферат



423437

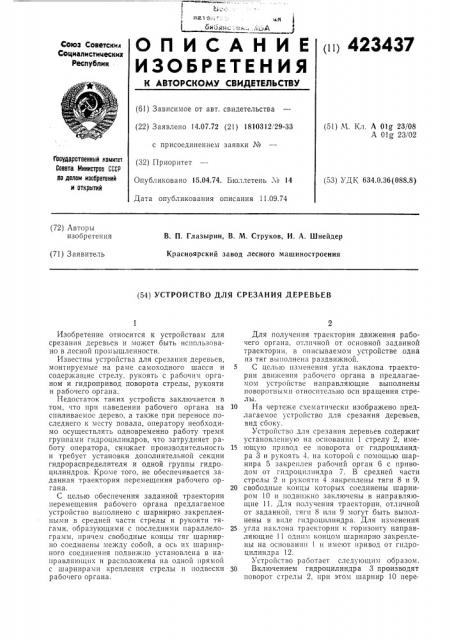

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советския

Социалистинеских

Распублик (61) Зависимое от авт. свидетельства (22) Заявлено 14.07,72 (21) 1810312/29-33 (51) N. Кл. A Olg 23/08

А Olg 23/02 с присоединением заявки №

Гасударственный комитет

Совета Министров СССР во делам изабретеиий и открытий (32) Приоритет

Опубликовано 15.04.74. Бюллетень ¹ 14

Дата опубликования описания 11.09.74 (53) УДК 634.0.36(088.8) (72) Авторы изобретения

В. П. Глазырин, В. М. Струков, И. А. Шнейдер

Красноярский завод лесного машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ

Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесной промышленности.

Известны устройства для срезания деревьев, монтируемые на раме самоходного шасси и содержащие стрелу, рукоять с рабочим органом и гидропривод поворота стрелы, рукояти и рабочего органа.

Недостаток таких устройств заключается в том, что при наведении рабочего органа на спиливаемое дерево, а также при переносе последнего к месту повала, оператору необходимо осуществлять одновременно работу тремя группами гидроцилиндров, что затрудняет работу оператора, снижает производительность и требует установки дополнительной секции гидрораспределителя и одной группы гидроцилиндров. Кроме того, не обеспечивается заданная траектория перемещения рабочего органа.

С целью обеспечения заданной траектории перемещения рабочего органа предлагаемое устройство выполнено с шарнирно закрепленными в средней части стрелы и рукояти тягами, образующими с последними параллелограмм, причем свободные концы тяг шарнирно соединены между собой, а ось их шарнирного соединения подвижно установлена в направляющих и расположена на одной прямой с шарнирами крепления стрелы и подвески рабочего органа.

Для получения траектории движения рабочего органа, отличной от основной заданной траектории, в описываемом устройстве одна из тяг выполнена раздвижноп.

5 С целью изменения угла наклона траектории движения рабочего органа в предлагаемом устройстве направляющие выполнены поворотными относительно осп вращения стрелы.

10 На чертеже схематически изображено предлагаемое устройство для срезания деревьев, вид сбоку.

Устройство для срезания деревьев содержит установленную на основании 1 стрелу 2, име15 ющую привод ее поворота от гпдроцилиндра 3 и рукоять 4, на которой с помощью шарнира 5 закреплен рабочий орган 6 с приводом от гпдроцплпндра 7. В средней части стрелы 2 и рукояти 4 закреплены тяги 8 и 9, 20 свободные концы которых соединены шарниром 10 и подвижно заключены в направляющие 11. Для получения траектории, отличной от заданной, тяги 8 или 9 могут быть выполнены в виде гидроцплиндра. Для изменения

25 угла наклона траектории к горизонту направляющие 11 одним концом шарнирно закреплены на основании 1 и имеют привод от гидроцилиндра 12.

Устройство работает следующим образом.

30 Включением гидроцилиндра 3 производят поворот стрелы 2, при этом шарнир 10 пере423437

Предмет изобретения

Составитель С. Н ванов

Текред Т. 1(урилко

Редактор В. Новоселова

VoððåêTîð Н, Аук

Заказ 2381 12 Изд. М 1180 1 и р а ж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мещается по направляющим 11 посредством тяг 8 и 9, обеспечивает прямолинейное движение шарнира 5 рабочего органа 6. Одновременно включением гидроцилиндра 7 производят корректировку положения рабочего органа 6 относительно спиливаемого дерева.

После отделения ствола от пня включением гидроцилиндра 3 производят его перенос к месту повала, а включением гидроцилиндра 7 — направленный повал. При работе на уклонах необходимо изменение угла наклона траектории движения шарнира " р áî÷åãî органа 6 к горизонту. Для этого включением гидроцилиндра 12 производят поворот направляющих 11 относительно оси вращения стрелы 2.

1. Устройство для срезания деревьев, монтируемое на раме самоходного шасси и содержащее стрелу, рукоять с рабочим органом и гидропривод поворота стрелы, рукояти и рабочего органа, отличающееся тем, что, с целью обеспечения заданной траектории перемсщения рабочего органа, устройство выпол5 нено с шарнирно закреплсгшыми в средней части стрелы и рукояти тягами, образующими с последними параллелограмм, причем свободные концы тяг шарнирно соединены между собой, а ось их шарнирного соединения по10 движно установлена в направляющих и расположена на одной прямой с шарнирами крепления стрелы и подвески рабочего органа.

2. Устройство по и. 1, отличающееся тем, что, с целью получения траектории дви15 жения рабочего органа, отличной от основной заданной траектории, одна из тяг выполнена раздвижной.

3. Устройство по п. 1, отл и ча ющееся тем, что, с целью измснения угла наклона

20 траектории движения рабочего органа, направляющие выполнены поворотными относительно оси вращения стрелы.
