Реферат

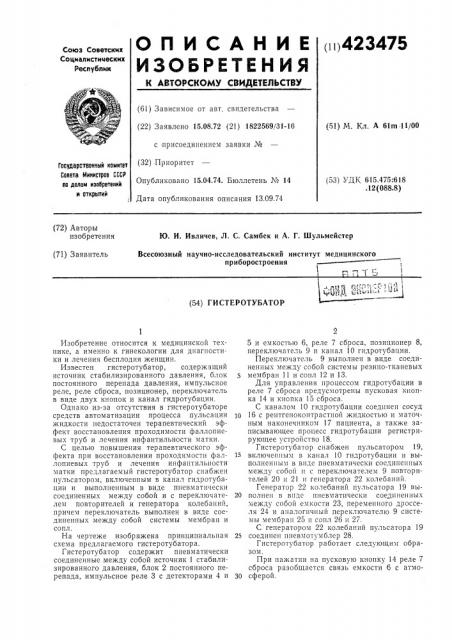

О П И С А H E (ii)423475

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.08.72 (21) 1822569/31-16 с присоединением заявки № (32) Приоритет

Опубликовано 15.04.74. Бюллетень № 14

Дата опубликования описания 13.09.74 (51) Ы. Кл. А 61m 11/00

Государственный комитет

Совета Министров СССР па делам изобретений и откРытий! (53) УДЕ. 615.475:618 .12 (088.8) (72) Авторы изобретения

Ю. И. Ивличев, Л. С. Самбек и А. Г. Шульмейстер

Всесоюзный научно-исследовательский институт медицинского приборостроения (71) Заявитель

0 1, 1 у,Ъ (54) ГИСТЕРОТУБАТОР

Изобретение относится к медицинской технике, а именно к гинекологии для диагностики и лечения бесплодия женщин.

Известен гистеротубатор, содержащий источник стабилизированного давления, блок постоянного перепада давления, импульсное реле, реле сброса, позиционер, переключатель в виде двух кнопок и канал гидротубации.

Однако из-за отсутствия в гистеротубаторе средств автоматизации процесса пульсации жидкости недостаточен терапевтический эффект восстановления проходимости фаллопиевых труб и лечения инфантильности матки.

С целью повышения терапевтического эффекта при восстановлении проходимости фаллопиевых труб и лечения инфантильности матки предлагаемый гистеротубатор снабжен пульсатором, включенным в канал гидротубации и выполненным в виде ппевматически соединенных между собой и с переключателем повторителей и генератора колебаний, причем переключатель выполнен в виде соединенных между собой системы мембран и сопл.

На чертеже изображена принципиальная схема предлагаемого гистеротубатора.

Гистеротубатор содержит пневматически соединенные между собой источник 1 стабилизированного давления, блок 2 постоянного перепада, импульсное реле 3 с детекторами 4 и

5 и емкостью 6, реле 7 сброса, позиционер 8, переключатель 9 и канал 10 гидротубации.

Переключатель 9 выполнен в виде соединенных между собой системы рези о-тканевых мембран 11 и сопл 12 и 13.

Для управления процессом гидротубации в реле 7 сброса предусмотрены пусковая кнопка 14 и кнопка 15 сброса.

С каналом 10 гидротубации соединен сосуд

10 16 с рентгенокоптрастной жидкостью и маточным наконечником 17 пациента, а также записывающее процесс гидротубации регистрирующее устройство 18.

Гистеротубатор снабжен пульсатором 19, 1З включенным в канал 10 гидротубации и выполненным в виде пневматически соединенных между собой и с переключатетем 9 повторителей 20 и 21 и генератора 22 колебаний.

Генератор 22 колебаний пульсатора 19 вы20 полнен в впдс пневматически соединенных между собой емкости 23, переменного дросселя 24 и аналогичный переключателю 9 системы мембран 25 п сопл 26 н 27.

С генератором 22 колебаний пульсатора 19

25 соединен пневмотумблер 28.

Гистеротубатор работает следующим образом.

При нажатии на пусковую кнопку 14 реле 7 сброса разобщается связь емкости 6 с атмо30 сферой.

423475

Подписное

Изд. ¹ !478

Тираж 482

Заказ 23!9!!2

Типографии, пр. Сапунова, 2

В емкость 6 натекает сжатый воздух от источника 1 стабилизированного давления через блок 2 постоянного перепада и детектор 4.

Давление в емкости растет до первой ступеньки, определенной позиционером 8.

На уровне первой ступеньки давления позиционером формируется управляющий импульс на реле 3, дающее задержку, при которой детектором 5 давление сбрасывается, а детектором 4 фиксируется в емкости 6 в течение заданной временной задержки. После этого процесс повторяется до последующих ступенек.

Предельный уровень давления в канале- 10 гидротубации контролируется реле 7 сброса, которым осуществляется сброс газа из емкости 6 в атмосферу.

Автоматический процесс пульсации жидкости для повышения терапевтического эффекта осуществляется с помощью пульсатора 19 следующим образом.

Для наложения на процесс гидротубации пульсаций замыкается пневмотумблер 28 генератора 22 колебаний. При этом происходит набор давления в его емкости 23 через дроссель 24 и смещение системы мембран 25 с последующим сбросом давления в атмосферу.

Затем процесс повторяется.

Таким образом, генератор дает колебания давления, которые обеспечивают смещение системы мембран 11 переключателя 9.

Переключатель 9 обеспечивает поочередное подкл!очение к каналу гидротубации повторителей 20 и 21. Повторитель 21 относительно повторителя 20 имеет фиксированный сдвиг

5 давления и этим осуществляются пульсации давления в канале 10 гидротубации.

С помощью пульсатора 19 можно в любой момент наложить пульсации на гидротубацию и прекратить с помощью кнопки 15. Аналогич10 но процессы повторяются.

Процесс пульсации жидкости при гидротубации автомагизирован, что позволяет повысить терапевтический эффект при восстановлении проходимости фаллопиевых труб и ле15 чении инфантильности матки.

Предмет изобретения

Гистеротубатор, содержащий источник стабилизированного давления, блок постоянного перепада давления, импульсное реле, реле сброса, позиционер, переключатель и канал гидротубации, отличающийся тем, что, с целью ускорения процесса восстановления проходимости фаллопиевых труб и лечения ннфантильности матки, прибор снабжен пульсатором, включенным в канал гидротубации и выполненным в виде пневматически соединеiilIbix между собой и с переключателем повторителей и генератора колебаний, причем переключатель выполнен в виде соединенных между собой системы мембран и сопл.
