Реферат

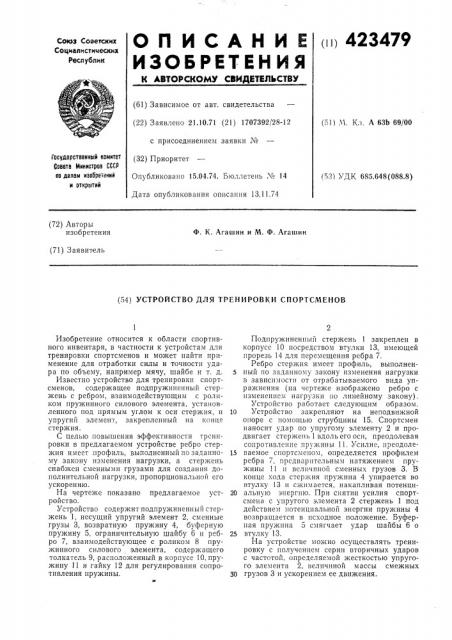

(п 423479

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.10,71 (21) 1707392/28-12 (51) .Ч. Кл. А 63Ь 69/00 с присоединением заявки М

Гасударственный комитет

Совета а!иниотроа СССР

Ilo делам изобретений и открытий (32) Приоритет

Опубликовано !5.04.74. Бюллетень ¹ 14

Дата опубликования описания 13.11.74 (53) УДК 685.648{088.8) (72) Авторы изобретения

Ф. К. Агашин и М. Ф. Агашин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ

Изобретение относится к области спортивного инвентаря, в частности к устройстам для тренировки спортсменов и может найти применение для отработки силы и точности удара по объему, например мячу, шайбе и т. д.

Известно устройство для тренировки спортсменов, содержащее подпружиненный стержень с ребром, взаимодействующим с роликом пружинного силового элемента, установленного под прямым углом к оси стержня, и упругий элемент, закрепленный на конце стержня.

С целью повышения эффективности тренировки в предлагаемом устройстве ребро стержня имеет профиль, выполненный по заданному закону изменения нагрузки, а стержень снабжен сменными грузами для создания дополнительной нагрузки, пропорциональной его ускорению.

На чертеже показано предлагаемое устройство.

Устройство содержит подпружиненный стержень 1, несущий упругий элемент 2, сменные грузы 3, возвратную пружину 4, буферную пружину 5, ограничительную шайбу 6 и ребро 7, взаимодействующее с роликом 8 пружинного силового элемента, содержащего толкатель 9, расположенный в корпусе 10, пружину 11 и гайку 12 для регулирования сопротивления пружины.

Подпружиненный стержень 1 закреплен в корпусе 10 посредством втулки 13, имеющей прорезь 14 для перемещения ребра 7.

Ребро стержня имеет профиль, выполненный по заданному закону изменения нагрузки в зависимости от отрабатываемого вида упражнения (на чертеже изображено ребро с изменением нагрузки по линейному закону) .

Устройство работает следующим образом.

10 Устройство закрепляют на неподвижной опоре с помощью струбцины 15. Спортсмен наносит удар по упругому элементу 2 и продвигает стержень 1 вдоль его оси, преодолевая сопротивление пружины 11. Усилие, преодоле15 ваемое спортсменом, определяется профилем ребра 7, предварительным натяжением Hp) жины 11 и величиной сменных грузов 3. В конце хода стержня пружина 4 упирается во втулку !3 и сжимается, накапливая потенци20 альную энергию. При снятии усилия спортсмена с упругого элемента 2 стержень 1 под действием потенциальной энергии пружины 4 возвращается в исходное положение. Буферная пружина 5 смягчает удар шайбы 6 о

25 втулку 13.

На устройстве можно осуществлять тренировку с получением серии вторичных ударов с частотой. определяемой жесткостью упругого элемента 2, величиной массы смежных

ЗО грузов 3 и ускорением ее движения.

423479

Предмет изобретения

Составитель Н. Володина

Техред Т. Курилко

Корректоры: М. Коробова и О. Данишева

Редактор В. Блохина

Заказ 3109/5 Изд. Ке 1848 Тираж 420 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для тренировки спортсменов, содержащее подпружиненный стержень с ребром, взаимодействующим с роликом пружинного силового элемента, установленного под прямым углом к оси стержня, и упругий элемент, закрепленный на конце стержня, о тл и а ю щ е е с я тем, что, с целью повышения эффективности тренировки, ребро стержня имеет профиль, выполненный по заданному закону измененйя нагрузки, а стержень снабжен сменными грузами для создания дополнительной нагрузки, пропорциональной его ускорению.
