Реферат

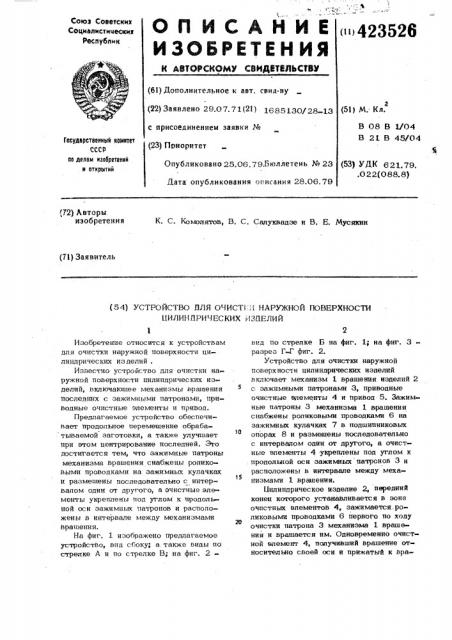

ОП ИСАЙИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ

««423526

Союз Советских

Социалистических

Республик (6l) Дополнительное к авт. свид-ву (51} М. Кл.

В (22) Заявлено 29.07.71{21) 1685130/28 13 с присоединением заявки № (23) Приоритет

Опубликовано 25.06. 79.Бюллетень № 23

В 08 В 1/04

В 21 В 45/04

ГееудеретеенииФ иеиитет

СССР ее делам иябретений и етирытий (53) УДК 621.79. .0 22{ 088. 8) Дата опубликования описания 28.06.79 (72) Авторы изобретения

С Комолятов, B. С. Салуквадзе и В, E Мусякин (71) Заявитель (54) УСТРОЙСТВО ИЛЯ ОЧИСТ1.. НАРУЖНОЙ ПОВЕРХНОСТИ

ЦИЛИНЙРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к устройствам для очистки наружной поверхности цилиндрических изделий .

Известно устройство для очистки наружной поверхности цилиндрических изделий, включающее механизмы вращения последних с зажимными патронами, приводные очистные элементы и привод.

Предлагаемое устройство обеспечивает продольное перемещение обрабатываемой заготовки, а также улучшает при этом центрирование последней. Это достигается тем, что зажимные патроны механизма врашения снабжены роликовыми проводками на зажимных кулачках и размещены последовательно с интервалом один от другого, а очистные элементы укреплены под углом к продольной оси зажимных патронов и расположены в интервале между механизмами вращения.

На фиг. 1 изображено предлагаемое. устройство, вид сбоку; а также виды по стрелке А и по стрелке В; на фиг. 2вид по стрелке Б на фиг. 1; на фиг. 3разрез Г-Г фиг. 2.

Устройство для очистки наружной поверхности цилиндрических изделий включает механизм 1 вра цения изделий 2 с зажимными патронами 3, приводные очистные элементы 4 и привод 5. Зажимные патроны 3 механизма 1 врашения снабжены роликовыми проводками 6 на зажимных кулачках 7 в подшипниковых опорах 8 и размещены последовательно с интервалом один от другого, а очистные элементы 4 укреплены под углом к . продольной оси зажимных патронов 3 и расположены в интервале между механизмами 1 вращения. цилиндрическое изделие 2, передний конец которого устанавливается в зоне очистных элементов 4, зажимается. роликовыми проводками 6 первого по ходу

2О очистки патрона 3 механизма 1 вращения и вращается им. Одновременно очистной элемент 4, получивший вращение от« носительно своей оси и прижатый к вра423526

j(IIaIoIIIeMYcII изделию 2, ocy((ecтвляет очистку его наружной поверхности, При этом изделие 2 перемещается в роликовых проводках 6 патрона 3 благодаря горизонтальной доставляющей Р окружного усилия Р элемента 4, установленного под углом к горизонтали. При входе изделия 2 в первый походу очистки патрон 3 оно важимается и вторым патроном 3.

Таким образом происходит непрерывная очистка цилиндрического изделия по всей длине.

Формула изобретения

Устройство для очистки наружной поверхности цилиндрических изделий, РКЛ!О (a(01(leç М(Хапи;3%1(j !)!)()!(! ((jt и "Or»jt ;!— н(ж с зажимнь!ми ((ат()О((ах(((, .(рилолн(ft очистнь!е элементы и прилеп, О т;!

Ч а (О Ш e e С Я ТЕМ, Что, г (!!"(((. обеспечения продольного перемещения

Обрабатываемой заготовки и у((у я(!ения ее центрирования, эажимные !(лтгк»(!.! механизма вращения oj(e()æeíû p<);jjjjt)выми проводками на эажимных куллчклх

10 и размещен! l 1(ОследОлятельнО О ((((тt)!)—

BGiIoM один От другого, л Очистtll е элементы укреплены под углом к !(()(.ло;((,(!()!( оси элжимнь(х патронов и рл!.-.(jnijt)+! ((r,! в интервале между мехлниэмлми Олше15
