Сырьевая смесь для изготовления легкого огнеупорного бетона

Сырьевая смесь для изготовления легкого огнеупорного бетона

Иллюстрации

Показать все

Реферат

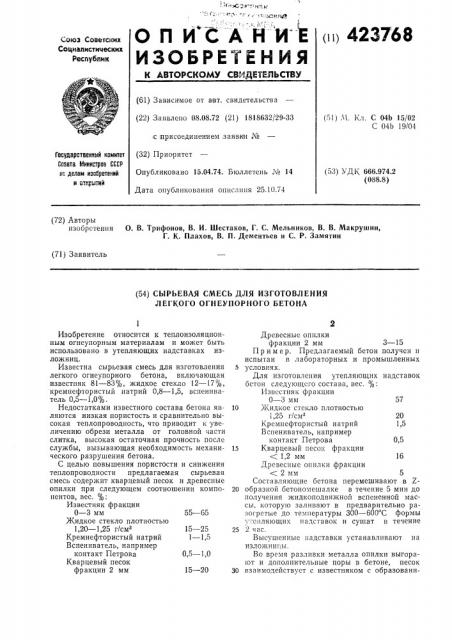

ОП И САНИ Е

ИЗОБРЕ1ЕН ИЯ пп 423768

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от а вт. свидетельства (22) Заявлено 08.08.72 (21) 1818632/29-33 с арисоединением,заяви № (32) Приоритет

Опубликовано 15.04.74. Бюллетень № 14

Дата опубликования описания 25.10.74 (51) Ч Кч С 04Ь 15/02

С 04Ь 19/04

Государственный камитет

Саветв Министров СССР нс делам иеавретений и mrрытий (53) УДК 666.974.2 (088.8) (72) Авторы изобрстения О. В. Трифонов, В. И. Шестаков, Г. С. Мельников, В. В. Макрушин, Г. К. Плахов, В. П. Дементьев и С. P. Замятин (71) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ЛЕГКОГО ОГНЕУПОРНОГО БЕТОНА

1,5

15 — 25

1 — 1,5

Изобретение относится к теплоизоляционным огнеупорным материалам и может быть использовано в утепляющих надставках изложниц.

Известна сырьевая смесь для изготовления легкого огнеупорного бетона, включающая известняк 81 — 83%, жидкое стекло 12 — 17%, кремнефтористый натрий 0,8 — 1,5, вспениватель 0,5 — 1,0%.

Недостатками известного состава бетона являются низкая пористость и сравнительно высокая теплопроводность, что приводит к увеличению обрези металла от головной части слитка, высокая остаточная прочность после службы, вызывающая необходимость механического разрушения бетона.

С целью повышения пористости и снижения теплопроводности предлагаемая сырьевая смесь содержит кварцевый песок и древесные опилки при следующем соотношении компонентов, вес. %:

Известняк фракции

0 — 3 мм 55 — б5

Жидкое стекло плотностью

1,20 — 1,25 г/см

Кремнефтористый натрий

Вспениватель, например контакт Петрова 0,5 — 1,0

Кварцевый песок фракции 2 мм 15 — 20

Древесные опилки фракции 2 мм 3 — 15

Пример. Предлагаемый бетон получен и испытан в лабораторных и промышленных

5 условиях.

Для изготовления утепляющих надставок бетон следующего состава, вес, :

Известняк фракции

0 — 3 мм 57

Жидкое стекло плотностью

1,25 г/см

1(рсмнефтористый натрий

Вспениватель, например контакт Петрова 0,5

15 Кварцевый песок фракции (1,2 мм

Древесные опилки фракции (2 мм 5

Составляющие бетона перемешивают в Z20 образной бетономешалке в течение 5 мин до получения жидкоподвижной вспененной массы, которую заливают в предварительно разогретые до температуры 300 — б00 С формы

",-.спляющих надставок и сушат в течение

25 2 час.

Высушенные надставки устанавливают на изложницы.

Во время разливки металла опилки выгорают и дополнительные поры в бетоне, песок

ЗО взаимодействует с известняком с образовани423768

Кажущаяся Предел прочплотность, ности при сжаг/смз тии кг/смз

Кажущаяся пористость, %

Огнеупорность, С

55 — 65

58,2

1770

1,26

15 — 25

1,0 в 1,5

0,5 в 1,0

1770

1,25

60,5

1770

61,7

1,18

15 — 20

3 — 15

Составитель А. Акимова

Техред 3. Тараненко

Корректор Т. Хворова

Редактор В. Новоселова

Заказ 2720/1 Изд. № 1566 Тираж 591 Подписное

Ц1-!ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ем двухкальциевого силиката, который после службы при охлаждении обеспечивает самопроизвольное рассыпание футеровки.

Свойства бетона показаны в таблице.

Предмет изобретения

Сырьевая смесь для изготовления легкого огнеупорного бетона, включающая известняк, жидкое стекло, кремнефтористый натрий, вспениватель, о тл и ч а ю щ а я с я тем, что, с целью повышения пористости и снижения теплопроводности, она дополнительно содержит кварцевый песок и древесные опилки при следующем соотношении компонентов, вес. %:

Известняк фракции

0 — 3 мм

Жидкое стекло плотностью

1,20 — 1,25 г/см

Кремнефтористый натрий

Вспенив атель, Кварцевый песок фракции до 2 мм

Древесные опилки фракции до 2 мм
