Вакуумная плавильная печь
Патент 423849
Классы МПК
Вакуумная плавильная печь
Иллюстрации
Реферат

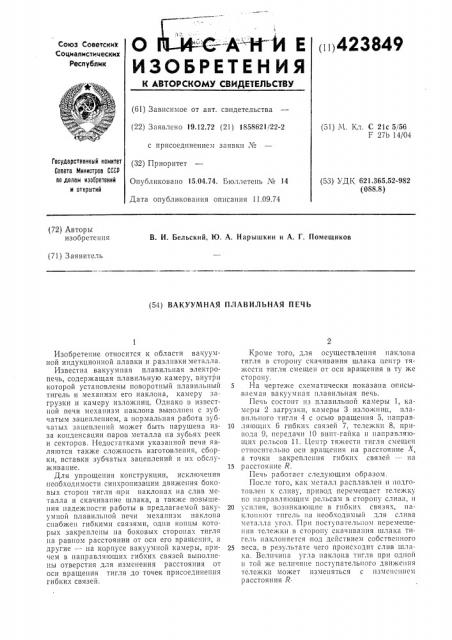

Ii I) 423849 о E
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 19.12.72 (21) 1858621/22-2 с присоединением заявки ¹ (32) Приоритет
Опубликовано 15.04.74. Бюллетень ¹ 14
Дата опубликования описания 11.09.74 (51) М. Кл. С 21с 5/56
F 27b 14/04
Государствеикый комитет
Совета Мииистров СССР ва делам иэооретекий и открытий (53) УДК 621.365.52-982 (088.8) (72) Авторы изобретения
В. И. Бельский, Ю. А. Нарышкин и А. Г. Помещиков (71) Заявитель (54) ВАКУУМНАЯ ПЛАВИЛЬНАЯ ПЕЧЬ
Изобретение относится к области вакуумной индукционной плавки и разливки металла.
Известна вакуумная плавильная электропечь, содержащая плавильную .камеру, внутри которой установлены поворотный плавильный тигель и механизм его наклона, камеру загрузки и камеру изложниц. Однако в известной печи механизм наклона выполнен с зубчатым зацеплением, а нормальная работа зубчатых зацеплений может быть нарушена изза конденсации паров металла IIB зубьях реек и секторов. 1-1едостатками указанной печи являются также сложность изготовления, сборки, вставки зубчатых зацеплений и их обслу>кивание.
Для упрощения конструкции, исключения необходимости синхронизации движения боковых сторон тигля при наклонах на слив металла и скачивание шлака, а также повышения надежности работы в предлагаемой вакуумной плавильной печи механизм наклона снабжен гибкими связями, одни концы которых закреплены на боковых сторонах тигля на равном расстоянии от оси его вращения, а другие — на корпусе вакуумной камеры, причем в направляющих гибких связей выполнены отверстия для изменения расстояния от оси вращения тигля до точек присоединения гибких связей.
Кроме того, для осуществления наклона тигля в сторону скачивания шлака центр тяжести тигля смещен от оси вращения в ту же сторону.
5 На чертеже схематически показана описываемая вакуумная плавильная печь.
Печь состоит нз плавильной камеры 1, камеры 2 загрузки, камеры 3 изложниц, плавильного тигля 4 с осью вращения 5, направ10 ляющнх 6 гибки. . связей 7, тележки 8, привода 9, передачи 10 винт-ганка и направляющих рельсов 11. Центр тяжести тигля смещен относительно оси вращения на расстояние Л, а точки закрепления гибких связей — на
15 расстояние R.
Печь работает следующим образом, После того, как металл расплавлен н нодготоьлен к сливу, привод перемещает тележку по направляющим рельсам в сторону слива, и
20 усилия, возникающие в гибких связях, наклоняют тигель на необходимый для слива металла угол. Прн поступательном перемещении тележки в сторону скачивання шлака тигель наклоняется под действием собственного
25 веса, в результате чего происходит слив шлака. Величина угла наклона тигля прн одной и той же величине поступательного движения тележки может изменяться с изменением расстояния R
423849
Предмет изобретения
Составитель T. Морозова
Текред Е. Борисова
Корректор B. Жолудева
Редактор Н. Корченко
Заказ 23!О!18 Изд. ¹ 1507 Тираж 591 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 5Ê-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
1. Вакуумная плавильная печь, содержащая плавильную камеру, камеру загрузки, камеру изложниц, поворотный плавильный тигель, установленный па перемещающейся тележке, и механизм наклона тигля, отл ич а ю щ а я с я тем, что, с целью упрощения конструкции, исключения необходимости синхронизации движения боковых сторон тигля при наклонах ца слив металла и скачивапие шлака, повышения надежности работы, мехапизм наклона снабжен гибкими связями, одни концы которых закреплены на боковых сторонах тигля на равном расстоянии от оси его вращения, а другие — на корпусе вакуумной камеры, причем в направляющих гибких свяей выполнены отверстия для изменения расстояния от оси вращения тигля до точек присоединения гибких связей.
2. Печь по п. 1, отличающаяся тем, ч, о, 10 с целью осуществления наклона тигля в сторону скачиваIIèÿ шлака, центр тяжести Tèãë I смещен от оси вращения в ту же сторону.
