Способ электролитического лужения

Способ электролитического лужения

Иллюстрации

Показать все

Реферат

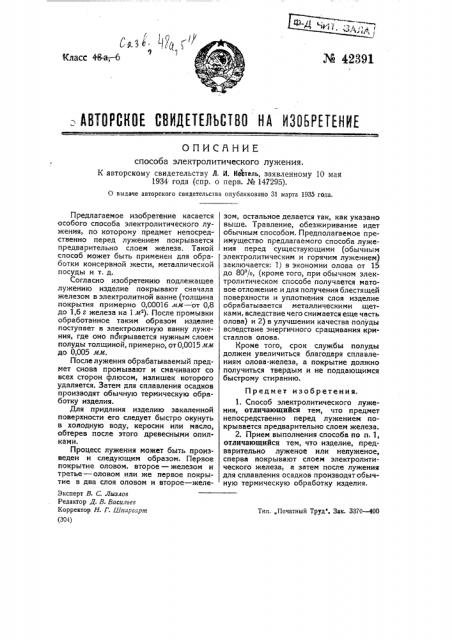

1

Класс 48-а-,б

М 42391. АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ способа электролитического лужения.

К авторскому свидетельству Л. И. Кестель, заявленному 10 мая

1934 года (спр. о перв. № 147295), О выдаче авторского свидетельства опубликовано 31 марта 1935 года.

Тип. „Печатный Труд, Зак. 3370 — 400

Предлагаемое изобретение касается особого способа электролитического лужения, по которому предмет непосредственно перед лужением покрывается предварительно слоем железа. Такой способ может быть применен для обработки консервной жести, металлической посуды и т. д.

Согласно изобретению подлежащее лужению изделие покрывают сначала железом в электролитной ванне (толщина покрытия примерно 0,00016 л м — от 0,8 до 1,6 г железа на 1м ). После промывки обработанное таким образом изделие поступает в электролитную ванну лужения, где оно покрывается нужным слоем полуды толщиной, примерно, от 0,0015 мм до 0,005 мм.

После лужения обрабатываемый предмет снова промывают и смачивают со всех сторон флюсом, излишек которого удаляется. Затем для сплавления осадков производят обычную термическую обработку изделия.

Для придания изделию закаленной поверхности его следует быстро окунуть в холодную воду, керосин или масло, обтерев после этого древесными опилками.

Процесс лужения может быть произведен и следующим образом. Первое покрытие оловом, второе — железом и третье †олов или же первое покрытие в два слоя оловом и второе †желеЭксперт В. С. Лызлов

Редактор Я; В. Васильев

Корректор K Г. Шпарвирт (30Ц зом, остальное делается так, как указано выше. Травление, обезжиривание идет обычным способом. Предполагаемое преимущество предлагаемого способа лужения перед существующими (обычным электролитическим и горячим лужением) заключается: 1) в экономии олова от 15 до 80 /о, (кроме того, при обычном электролитическом способе получается матовое отложение и для получения блестящей поверхности и уплотнения слоя изделие обрабатывается металлическими щетками, вследствие чего снимается еще часть олова) и 2) в улучшении качества полуды вследствие энергичного сращивания кристаллов олова.

Кроме того, срок службы полуды должен увеличиться благодаря сплавлениям олова-железа, а покрытие должно получиться твердым и не поддающимся быстрому стиранию.

Предмет изобретения.

1. Способ электролитического лужения, отличающийся тем, что предмет непосредственно перед лужением покрывается предварительно слоем железа.

2. Прием выполнения способа по п. 1, отличающийся тем, что иэделие, предварительно луженое или нелуженое, сперва покрывают слоем электролитического железа, а затем после лужения для сплавления осадков производят обычную термическую обработку изделия.
