Манжетное эластичное уплотнение

Манжетное эластичное уплотнение

Иллюстрации

Показать все

Реферат

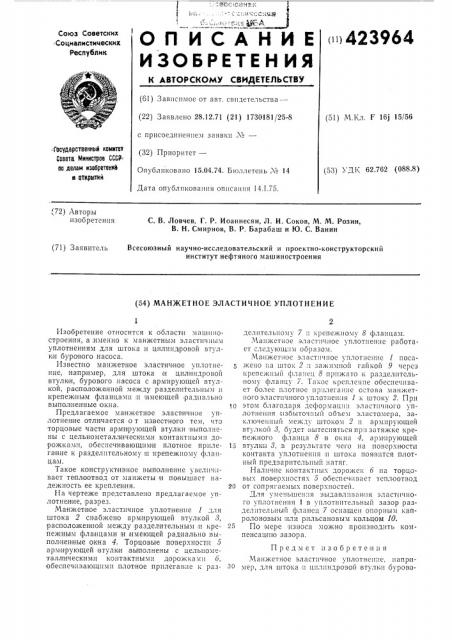

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!!!14239б4

Союз Советских Социалистических

Республик (61) Зависимое от авт. свндетельства— (22) Заявлено 28.12.71 (21) 1730181/25-8 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 15.04.74. Бюллетень ¹ 14

Дата опубликования описания 14.1.75. (о1) М.Кл. Г 16j 15/56

Государственный комитет

Саввта Министров СССР оо делам изобретеинв

s отиропий (53) УДЬ; 62.762 (088.8), 72) Авторы изобретения

С. В. Ловчев, Г. P. Иоаннесян, Л. И. Соков, М. М. Розин, В. Н. Смирнов, В. P. Барабаш и Ю. С. Ванин (71) Заявитель Всесоюзный научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения (54) МАНЖЕТНОЕ ЭЛАСТИЧНОЕ УПЛОТНЕНИЕ

Изобретение относится к областями машиностроения, а !именно к манжетным эластичным уплотнениям для штока и цилиндровой втулки бурового насоса.

Известно манжетное эластичное уплотнение, например, для штока и цилиндровой втулки, бурового Ilaicoca с армирующей втулкой, расположенной между разделительным и крепежным фланцами:и имеющей радиально выполненные окна. 10

Предлагаемое манжетное эластичное уплотнен!ие отличается о т известного тем, что торцовые части армирующей втулки выполнены с цельнометалл!ическими контактными дорожками, обеспечивающими плотное приле- 15 ганне к разделительному и крепежному фланца з!.

Такое конструктивное выполнение увели кивает теплоотвод от манжеты и повышает надежность ее крепления. 20

На чертеже представлено предлагаемое уплотнение, разрез.

Манжетное эластичное уплотнение 1 для штока 2 снабжено армирующей втулкой 8, расположенной между .разделительным и кре- 25 пежны н! фланцами и !имеющей радиально выполненные окна 4. Торцовые поверхности 5 арн!иру!ощей втулки, выполнены с цельнометаллическими контактными дорожками 6, обеспечива!ощих!и плотное прилегание к раз- з0 делитсльному 7 и крепежному 8 фланцам.

Манжетное эластичное уплотнение работает слсдующ:в! образом.

Манжетнос эластичное уплотнение 1 посаже1!о lla mTok 2:I зажи» ной ai I ol»lepca крепежньш флансц 8 прижато к разделительному фланцу 7. Такос крепление обеспечивает более плотное пр:Iëåãallllå остова манжетного эластичногоуплотне1гия 1 к штоку 2. При этом благодаря деформаци:! эластичного уплоTklållllÿ !!!збblточньш объем эластомера, заклlочell!!ь1п между што oi! 2» арм11рующей втулкой 8, будет вытесняться пр. затяжке крепежного фланца 8 в окна 4, армирующей втулки 8, в результате чего на поверхности контакта уплотнения и штока появится плотный предварительньш натяг.

Наля !ие контактных дорожек 6 иа торцовых поверхностях 6 обеспечивает теплоотвод от сопрягаемых поверхностей.

Для уменьшен!!я выдавливав;1я эластичного уплотнения 1 в уплотнптельный зазор разделительный фланец 7 оснащен опорным капролоновым или рильсановым кольцом 10.

По ii»epe износа можно производить компен сац и!о зазора.

Предмет изобретения

Манжетное эластичное уплотнение, напргимер, 3„1k! штока: цилиндровой втулки бурово423964

Состагптель В. Козуляев

Редактор Л. Василькова Техред Л. Богданова

Корректор Т. Добровольскаи

Заказ 3667 Изд. М !515 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР,по делам изобретений и открытий

Москва Я-35, Раушская наб., д. 4 5

GoJI. тии. Костромского управления издательств, полиграфии и книжной торговли го насоса с армирующей втулкой, расположенной между разделительным и крепежным фланцами и имеющей радиально выполненные окна, отличающееся тем, что, с целью увеличения теплоотвода от манжеты и повышепня надежности ее крепления, торцовые части армпрующей втулк .l выполнены с цельнометаллическ ими контактными дорожками, ооеспечпвающ ими плотное прнлеган ие к раз5,делительному и крепежному фланцам.
