f»)424046

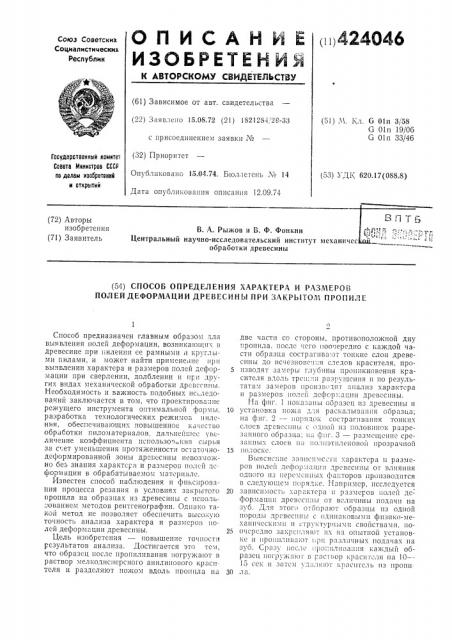

ОПИСАНИЕ

ИЗОБРЕТЕН ИЛ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.08.72 (21) 182128-1, 2="-33 с присоединением заявки № (32) Приоритет

Опубликовано 15.04.74. Бюллетень ¹ 14

Дата опубликования описания 12.09.74 (5l) 1. Кл. G 01п 3/58

G 01п 19/06

G 01п 33/46

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 620.17(088.8) (72) Авторы изобретения (71) Заявитель

В. А. Рыжов и В. Ф. Фонкин

Центральный научно-исследовательский институт механи обработки древесины (54) СПОСОБ ОПРЕДЕЛЕНИЯ ХАРАКТЕРА И РАЗМЕРОВ

ПОЛЕЙ ДЕФОРМАЦИИ ДРЕВЕСИНЫ ПРИ ЗАКРЫТОМ ПРОПИЛЕ

Способ предназначен главным образом для выявления полей деформации, возникающих B древесине при пилении ее рамными и круглыми пилами, и может найти применение при выявлении характера и размеров полей деформации при сверлении, долблении и при других видах механической обработки древсси1!1!.

Необходимость и важность подобных иследоBaiIBII заключается в том, что проектирова;ше режущего инструмента оптимальной формы, разработка технологических режимов пиления, обеспсчивающих повышенное качество обработки пиломатериалов, дальнейшее увеличение коэффициента пспользовния сырья за с;ет уменьшения протяженности остаточнодеформированной зоны древесины I BBoç÷oæно без знания характера и размеров полей деформации в обрабатываемо „материале.

Известен способ наблюдения и фикс1рования процесса резания в условиях зaêðûòîãî пропила на образцах из древесины с исполь ованием методов рентгенографии. Однако такой метод нс позволяет обеспечить высо ufo точность анализа характера и размеров полей деформации древесины.

Цель изобретения — повышение точности результатов анализа. Достигается это тем, что образец после пропиливания погружают B раствор мелкодисперсного анилинового красителя и раздсляют ножом вдоль ппопила iia две части со стороны, противоположной дну пропила, 11oc;Ic чего поочередно с каждой части образца сострагива.от то!ькие слои древесины до исчезновс .Iiiя следов красителя, про5 изводят за.,1еры глуб!шы проникновения красителя вдоль трсli, . н р",çðóøåíèÿ и по результата.,i замеров произв! дят анализ характера и размеров полей дсфор.:ацип древесины.

Н". фиг. 1 показаны ооразсц из древесины и

10 чстановка ножа д,-я раскалызаш1я образца; на фиг. 2 — порядок сострагиваш!я тонких слоев древесины с одной пз полов1!пок разрезанного образца; па фпг. 3 — размещение срезанных слоев Ilfi полиэтиленовой прозрачной

15 полоске.

Выяснение заш!спмссг характера и размеров полей дефор ;f;lillili древесины от влияния одного пз переменных факторов производится в слсдующс.,l порядке. Например, исследуется

20 зависимость характера и размеров олей деформации древссп:!ы от велич !ны подачи на зуб. Для этогo отбпргпот образцы пз одной породы дpcBccIIIIBI с одинаковыми физико-механическими и структур!!ымп свойствами, Ilo25 очсрсдно закрс11ляют пх на опытной установке и про шлпвают прп различных подачах на зуб. Сразу после 1ропилпва;шя каждый образец погружаюг в 1аствор краспг ля на !Π——

l 5 «с! . Ii 30 BC 1 уf B, IB IO i 1,0 0CIiTC "> b liB llpOI1II

30:1 и.

424046

В опытах используют водньш или спиртовой раствор мслкодпсперсных анилиновых красителей. Лучшие результаты, как правило, получают при использовании спиртового раствор", lFlèëèíового красителя фиолетового цвета.

В процессе окрашпванпя повсрхностные трещины, !юявпвшпсся в результате разрушения древесины па участках, где напряжен!!я с>кати!!, изгиб!! !! pастяжс!!!iя Г!peвып!ают пpc!д!с л прочности древес!!н!.!, окрашиваются, в то время как древесина, воспринимавшая нагрузки в пределах упругих деформаций, не разрушается и пс окрашивается. Послс удалеш!я излишков и испарения спиртовой основы красителя образец раскалывают на две половинки. При этом, чтобы не исказить картину деформирования материала, раскалывание производят со стороны, противоположной дну пропила. С каждой половинки образца последовательно срезают тонкие стружки 1 — 9 одинаковой толщины до исчезновения красителя.

Для удобства замеров глубины трещин разрушения срезанные слои размещают в порядке получения их на полиэтиленовой ленте с липким слоем, ленту с наклеенными на ней отдельными слоями древесины переворачивают и наклеивают па полоску из прозрачного полиэтилена или на стекло. Замеры глубины трещин разрушения производят под микроскопом. Результаты замеров обрабатывают методами математической статистики и по средин., данным строят картину с формой поля

5 деформации материала, возника!ощего в процессе его обработки.

П р едмет изобретения

Способ определения характера и размеров полей деформации древесины при закрытом

15 пропиле, вкл!оча!ощий пропиливание образца с последующим анализом полей деформации, отличающийся тем, что, с целью повышения точности результатов анализа, образец после !!ропиливания погружают в раствор мел20 кодиспсрсного анилинового красителя и разделя!от ножом вдоль пропила на две части со стороны, противоположной дну пропила, после чего поочередно с каждо!! части образца сострагивают тонкие слои древесины до исчез25 новснпя следов красителя, производят замеры глубины проникновения красителя вдоль трещин и по результатам замеров производят анализ характера и размеров полей деформации древесины.
