Реферат



- я

1

{1 1 424065

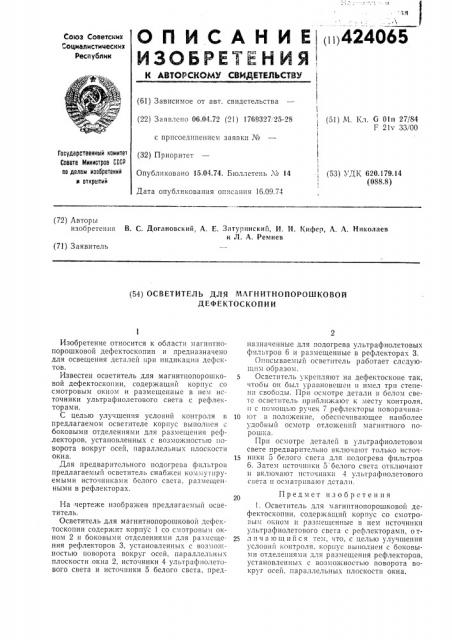

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистицеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.04.72 (21) 1769327 25-28 (51) М. Кл. G Оlп 27/84

F 21v 33/00!

I (53) УДК 620.179.14 (088.8) с присоединением заявки №

Государственный комитет

Совета Министров СССР

ll0 делам иэооретений и открытий (32) Приоритет

Опубликовано 15.04.74. Бюллетень ¹ 14

Дата опубликования описания 16.09.74 (72) Авторы изобретения В. С. Догановский, А. Е. Затуринский, И. И. Кифер, A. A. Николаев и Л. А. Ремнев (71) Заявитель (54) ОСВЕТИТЕЛЪ ДЛЯ МАГНИТНОПОРОШКОВОЙ

jI,ÅÔÅÊÒ0ÑÊ0Ï И И

Изобретение относится к области магнитнопорошковой дефектоскопии и предназначено для освещения деталей при индикации дефектов.

Известен осветитель для магнитнопорошковой дефектоскопии, содержащий корпус со смотровым окном и размещенные в нем источники ультрафиолетового света с рефлекторами.

С целью улучшения условий контроля в предлагаемом осветителе корпус выполнен с боковыми отделениями для размещения рефлекторов, установленных с возможностью 110ворота вокруг осей, параллельных плоскости окна.

Для предварительного подогрева фильтров предлагаемый осветитель снабжен коммутируемыми источниками белого света, размещенными в рефлекторах.

На чертеже изображен предлагаемьи! осветитель.

Осветитель для магнитнопорошковой дефсктоскопии содержит корпус 1 со смотровым окном 2 и боковыми отделениями для размещения рефлекторов 3, установленных с возмo 1{постыл поворота вокруг осей, параллельных плоскости окна 2, источники 4 ультрафиолетового света и источники 5 белого свста, предназначенные для подогрева ультрафиолетовых фильтров 6 и размещенные в рефлекторах 3.

Описываемый осветитель раоотает слсдующим образом.

Осветитель укрепляют на дефектоскопе так, чтооы он был уравновешен и имел три степени свободы. При осмотре детали в белом свете осветитель приближают к месту контроля, и с помощью ручек 7 рефлекторы поворачиваl0 ют в положение, обеспечивающее наиболее удобный осмотр отложений магнитного порошка.

При осмотре деталей в ультрафиолетовом свете предварительно включают только источl5 ники 5 белого света для подогрева фильтров

6. Затем источники 5 белого свста отключают и включают источники 4 ультрафиолетового сьета и осматривают детали.

Предмет изобретения

1. Осветитель для магнитнопорошковой дефектоскопии, содержащий корпус со смотровы. 1 окном и раз1{ещенные В 1{ем источник!{ ультрафиолетового света с рефлекторами, от25 л и ч а ю шийся тем, что, с целью улучшения условий контроля, корпус выполнен с боковыми отделениями для размещения рефлекторов, установленных с возможностью поворота вокруг осей, параллельных плоскости окна, 424065

Составитель В. Мартынов

Техред Е. Борисова

Корректоры; В .Петрова и О. Данишева

Редактор В. Новоселова

Подписное

Заказ 2320/14 Изд. ¹ 1505 Тираж 651

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Осветитель по п. 1, отличающийся тем, что, с целью предварительного подогрева фильтров, он снабжен коммутируемыми источниками белого света, размещенными в рефлекторах.
