Реферат



()42-4}З4

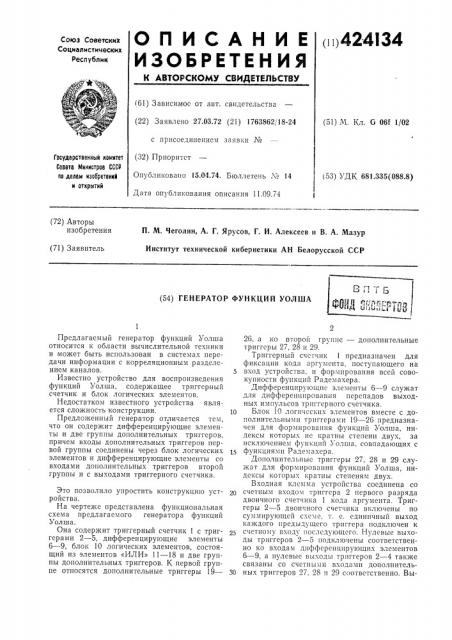

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.03.72 (21) 1763862, 18-24 с присоединением заявки № (32) Приоритет

Опубликовано 15.04.74, Бюллетень № 14

Дата опубликования описания 11.09.74 (51) М. Кл. G 06f 1/02

Государственный коинтет

Совета 1йнннстров СССР оо делам нзооретеннй н открытий (53) УДК 681.335(088.8) (72) Авторы изобретения

П. М. Чеголин, А. Г. Ярусов, Г. И. Алексеев и В. А. Мазур

Институт технической кибернетики АН Белорусской ССР (71) Заявитель (54) ГЕНЕРАТОР ФУНКЦИЙ УОЛША

Предлагаемый генератор функций Уолша относится к области вычислительной техники и может быть использован в системах передачи информации с корреляционным разделением каналов.

Известно устройство для воспроизведения функций Уолша, содержащее триггерный счетчик и блок логических элементов.

Недостатком известного устройства является сложность конструкции.

Предложенный генератор отличается тем, что он содержит дифференцирующие элементы и две группы дополнительных триггеров, причем входы дополнительных триггеров первой группы соединены через блок логических элементов и дифференцирующие элементы со входами дополнительных триггеров второй группы и с выходами триггерного счетчика.

Это позволило упростить конструкцию устройства.

На чертеже представлена функциональная схема предлагаемого генератора функций

Уолша.

Она содержит триггерный счетчик 1 с триггерами 2 — 5, дифференцирующие элементы

6 — 9, блок 10 логических элементов, состоящий из элементов «ИЛИ» 11 — 18 и две группы дополнительных триггеров. К первой группе относятся дополнительные триггеры 19—

26, а ко второй группе — дополнительные триггеры 27, 28 и 29.

Триггерный счетчик 1 предназначен для фиксации кода аргумента, поступающего на вход устройства, и формирования всей совокупности функций Радемахера.

Дифференцирующие элементы 6 — 9 служат для дифференцирования перепадов выходных импульсов триггерного счетчика.

1Q Блок 10 логнчсских элементов вместе с дополнительными триггерами 19 — 26 предназначен для формирования функций Уолша, индексы которых не кратны степени двух, за исключением функций Уолша, совпадающих с

1 функциями Радемахера.

Дополнительные триггеры 27, 28 и 29 служат для формирования функций Уолша, индексы которы.; кратны степеням двух.

Входная клемма устройства соединена со

zp счетным входом триггера 2 первого разряда двоичного счетчика 1 кода аргумента. Триггеры 2 — 5 двоичного счетчика включены по суммирующей схеме, т. е. единичный выход каждого предыдущего триггера подключен к счетному входу последующего. Нулевые выходы триггеров 2 — 5 подключены соответственно ко входам дпффсренцирующпх элементов

6 — 9, а нулевые выходы триггеров 2 — 4 также связаны со счетными входами дополнитель30 ных триггеров 27, 28 и 29 соответственно. Вы424134

Составитель И. Калмыков

Техред Е, Борисова

Редактор Б. Нанкина

Ко р ректо р А. Дзесов а

Заказ 231! j3 Изд. № 1491 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ходы дифференцирующих элементов б — 9 подключены ко входам элементов «ИЛИ»

11 — 18.

Принцип работы генератора основан на методе суммирования функций Радемахера, номера которых совпадают с номерами значащих разрядов индекса функции Уолша в коде Грея.

На входную клемму устройства (триггера

2) поступает унитарный код аргумента, при этом триггеры 2 — 5 триггерного счетчика 1 генерируют полный набор функций Радемахера, причем старший триггер 5 генерирует первую функцию Радемахера, которая совпадает с первой функцией Уолша и поступает на выход устройства. Триггер 4 счетчика 1 генерирует вторую функцию Радемахера, совпадающую с третьей функцией Уолша и поступающую на выход устройства и т. д.

Продифференцировапные дифференцирующими элементами 6 — 9 перепады триггеров

2 — 5 логически суммируются схемами «ИЛИ» и далее суммируются по модулю два дополнительными триггерами. Причем дополнительные триггеры срабатывают только на поло>кительные перепады или положительные импульсы.

В целом предлагаемое устройство позволило существенно сократить объем оборудования за счет применения диффсренцирующих цепочек, замены полусумматоров логической схемы элементами «ИЛИ» и уменьшения их количества, а также применением вместо

1р двухпозиционных коммутирующих ключей дополнительных триггеров.

Предмет изобретения

Генератор функций Уолша. содержащий

15 триггерньш счетчик и блок логических элементов, отличающийся тем, что, с целью ут!рощения конструкции, он содержит дифференцирующие элементы и две группы дополнительных триггеров, причем входы дополнительных триггеров первой группы соединены через блок логических элементов и дифференцирующие элементы со входами дополнительных триггеров второй группы и с выходами триггерного счетчика.
