Реферат



СПОСОБ ОЧИСТКИ ПРОМЬШПЕННЫХ ВЫБРОСОВ ОТ ВРЕДНЫХ ПРИМЕСЕЙ путем подачи в топку в газообразном состоянии и сжигания, отличающий- ССР с я тем, что, с целью обеспечения обезвреживания выбросов в лакокрасочном производстве, выбросы перед подачей в топку подогревают до парообразного перегретого состояния.Игп

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

По ДЕЛАМ ИаОБРЕТЕНИЙ И ОТНВ=П ИЙ э(5ц Р 23 С 7/06 (21) 1427904/23-26 (22) 21.04.70 (46) 30.10.84, Бюл. = 40 (72) 10.И. Данилевич (71) Институт газа АН Украинской ССР (53) 662 61.628 4(088 8) (54) (57) СПОСОБ ОЧИСТКИ ПРОМЬП11 1ЕННЫХ

ВЫБРОСОВ ОТ ВРЕДНЫХ ПРИМЕСЕЙ путем подачи в топку в газообразном состоянии и сжигания, о т л и ч а ю щ и йс я тем, что, с целью обеспечения обезвреживания выбросов в лакокрасочном производстве, выбросы перед подачей в топку подогревают до парообразного перегретого состояния.

424474

Редактор Л. Утехина Техред З.Палии Корректор М. Максимишинец

Заказ 7078/3

Тираж 531 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 1

Изобретение относится к химической промьппленности.

Известен способ очистки промьппленных выбросов от вредных примесей путем подачи в топку в газообразном состоянии и сжигания.

Однако известный способ очистки не обеспечивает обезвреживания выбросов в лакокрасочном производстве. 10

С целью обезвреживания выбросов в лакокрасочной производстве по предложенному способу выбросы перед подачей в топку подогревают до парооб-разного перегретого состояния. Это 15 предотвращает загрязнение воздуха, воды и почвы отходами, уменьшает расход воды на производстве и ликвидирует стоки.

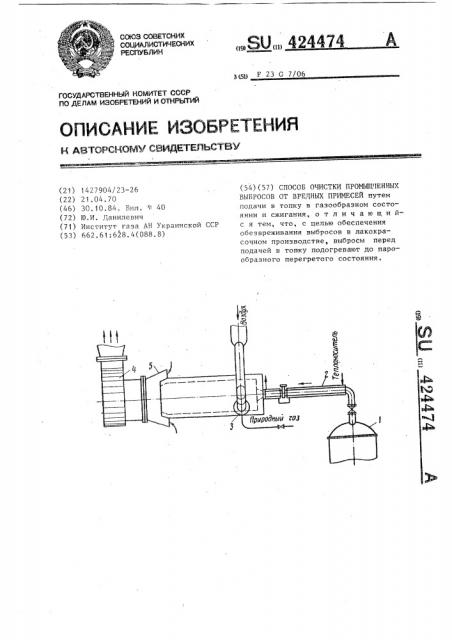

Способ иллюстрируется чертежом. 20

Реакционные газы и пары от лаковарочных аппаратов 1 собираются в общем коллекторе 2, который соединен с топкой, оборудованной газовыми горелками 3. Коллектор обогревается теплоносителем, циркулирующим в рубашке. Пары и газы нагреваются до парообразного перегретого состояния, что позволяет предотвратить забивание газопровода и улучшить сжигание. Топка применена циклонная, а грелки расположены тангенциально. При этом интенсивнее протекают смешение потоков и полнота выгорания примесей. Продукты сгорания отводятся в трубу дымососом 4, снабженным тягопрерывателем 5.

Полнота выгорания примесей составляет, 7.: фталевый и малеиновый ангидриды 94, акролеины 100.
