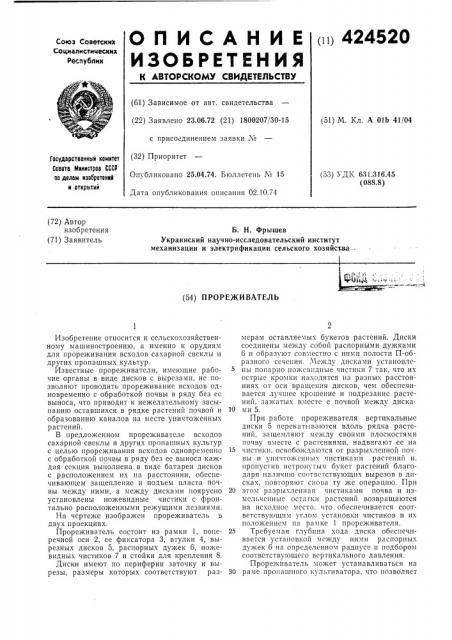

О П И С А Н И Е (и) 424520
ИЗОБРЕТЕН И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 23.06.72 (21) 1800207/30-15 (51) М. Кл. А 01Ь 41/04 с присоединением заявки ¹ (32) Приоритет
Опубликовано 25.04.74. Бюллетень ¹ 15
Дата опубликования описания 02.10.74
Гасударственный комитет
Совета Министров СССР аа делам нзааретеннй н открытий (53) УДК 631.316.45 (088.8) (72) Автор изобретения (71) Заявитель
Б. H. Фрышев
Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства-(54) ПРОРЕЖИ ВАТЕЛЬ
Изобретение относится к сельскохозяйственному машиностроению, а именно к орудиям для прореживания всходов сахарной свеклы и других пропашных культур.
Известные прореживатели, имеющие рабочие органы в виде дисков с вырезами, не позволяют проводить прореживание всходов одновременно с обработкой почвы в ряду без ее выноса, что приводит к нежелательному засыпанию оставшихся в рядке растений почвой и образованию каналов на месте уничтоженных растений.
В предложенном прореживателе всходов сахарной свеклы и других пропашных культур с целью прореживания всходов одновременно с обработкой почвы в ряду без ее выноса каждая секция выполнена в виде батареи дисков с расположением их на расстоянии, обеспечивающем защепление и подъем пласта почвы между ними, а между дисками поярусно установлены ножевидные чистики с фронтально расположенными режущими лезвиями.
На чертеже изображен прореживатель в двух проекциях.
Прореживатель состоит из рамки 1, поперечной оси 2, ее фиксатора 3, втулки 4, вырезных дисков 5, распорных дужек 6, ножевидных чистиков 7 и стойки для крепления 8.
Диски имеют по периферии заточку и вырезы, размеры которых соответствуют размерам оставляемых букетов растений. Диски соединены между собой распорными дужками
6 и образуют совместно с ними полости П-образного сечения. Между дисками установлены попарно ножевпдные чистики 7 так, что Нх острые кромки находятся на разных расстояниях от оси вращения дисков, чем обеспечивается лучшее крошение и подрезание растений, зажатых вместе с почвой между диска10 ми 5.
Прп работе прореживателя вертикальные диски 5 перекатываются вдоль рядка растений, защемляют между своими плоскостями почву вместе с растениями, надвигают ее на
15 чистики, освобождаются от разрыхленной почвы и уннчтожшшых гистиками растений и, пропустив нетронутым букет растений благодаря наличию соответствующих вырезов в дисках. повторяют снова ту же операцию. Прп
20 этом разрыхленная чистиками почва и измельченные остатки растений возвращаются на исходнос место. что обеспечивается соответствующим углом установки чистиков и их положением на рамке 1 прореживателя.
25 Требуемая глубина хода диска обеспечивается установкой между ними распорных дужек 6 на определенном радиусе и подбором соответствующего вертикального давления.
Прорежпватель может устанавливаться на
30 раме пропашного культиватора, что позволяет
424520 совместить в одном процессе прореживание всходов, обработку почвы в рядке и междурядную обработку почвы.
Предмет изобретения
Прореживатель всходов сахарной свеклы и других пропашных культур, содержащий раму с укрепленными на ней секциями рабочих органов в виде дисков с вырезами, о т л ича ющийся тем, что, с целью прореживания всходов одновременно с обработкой почвы в ряду без ее выноса, каждая секция выполнена в виде батареи дисков с расположе5 нием их на расстоянии, обеспечивающем защемление и подъем пласта почвы между дисками, а между ними поярусно установлены ножевидные чистики с фронтально располохкенными режущими лезвиями.
