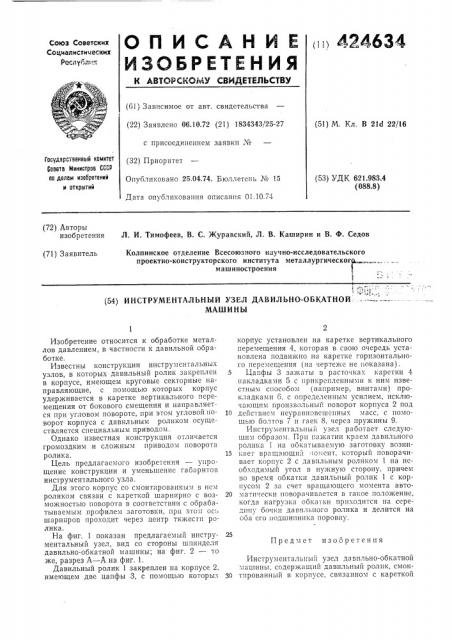

О П И С А Н И Е ii!I 424634

ИЗОБРЕТЕНИЯ

СОюз СОВетских

Социалистических

Респуоли.*:

К АВТОР СИОЬАУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06.10.72 (21) 1834343/25-27 (51) М. Кл. В 21d 22/16 с присоединением заявки «¹

Государственный комитет

Совета Министров СССР оо делам изаоретений и открытий (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹ 15

Дата опубликования описания 01.10.74 (53) УДК 621.983.4 (088.8) (72) Авторы изобретения

Л. И. Тимофеев, В. С. Журавский, Л. В. Каширин и В. Ф. Седов

Колпинское отделение Всесоюзного научно-исследовательского проектно-конструкторского института металлургического= машиностроения

1 (71) Заявитель (54) ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ ДАВИЛЬНО-ОБКАТНОЙ.

МАШИНЫ

Предмет изобретения

Изобретение относится к обработке металлов давлением, в частности к давильной обработке.

Известны конструкции инструментальных узлов, в которых давильный ролик закреплен в корпусе, имеющем круговые секторные направляющие, с помощью которых корпус удерживается в каретке вертикального перемещения от бокового смещения и направляется при угловом повороте, при этом угловойk!оворот корпуса с давильным роликом осуществляется специальным приводом.

Однако известная конструкция отличается громоздким и сложным приводом поворота ролика.

Цель предлагаемого изобретсния — упрощение конструкции и уменьшение габаритов инструментального узла.

Для этого корпус со смонтированным в нем роликом связан с кареткой шарнирно с возможностью поворота в соответствии с обрабатываемым профилем заготовки, Ilpk! э.! 0.,1 Ось шарниров проходит через центр тяжести ролика.

На фиг. 1 показан предлагаемый инструментальный узел, вид со стороны шпинделя давильно-обкатной машины; на фиг. 2 — то же, разрез А — А на фиг. 1.

Давильный ролик 1 закреплен на корпусе 2, име1ощем две цапфы 3, с помощью которых корпус установлен на каретке вертикального перемещения 4, которая в свою очередь установлена подвижно на каретке горизонтального перемещения (на чертеже не показана).

5 Цапфы 3 зажаты в расточка . каретки 4 накладками 5 с прикрепленными к ним известным способом (например, винтами) прокладками 6, с определенным усилием, исключающим произвольный поворот корпуса 2 под

10 действием неуравновешенных масс. с помощью болтов 7 и гаек 8. через пружины 9.

Инструментальный узел работает следующим образом. При па>катин краем давильного ролика 1 на обкатыьаемую заготовку возни15 кает враща1ощ1п1 .1О11ент, который пОВОрачивает I Opll) C 2 C $2BI!1hklbIA рол11ком 1 обходимый угол в нужную сторону, причем во время обкатки давильный ролик 1 с корпусом 2 за счет вращающего момента авто20 матичсски поворачивается в такое положение, когда нагрузка обкатки приходится на середину бочки давильного ролика и делится на оба сго подшипника поровну.

Инструментальный узел давильно-обкатной машины, содержащий давильньш ролик, смон30 тпрованный в корпусе, связанном с кареткой

424634

Фиг с

Фог. 3

Составитель А. Ломако

Техред Л. Богданова Корректор Т, Добровольская

Редактор Н. Козлова

Заказ 2471i3 Изд. № 735 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вертикального перемещения, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и уменьшения габаритов инструментального узла, корпус связан с кареткой шарнирно с возможностью поворота в соответствии с обрабатываемым профилем заготовки, при этом ось шарниров проходит через центр тяжести ролика.
